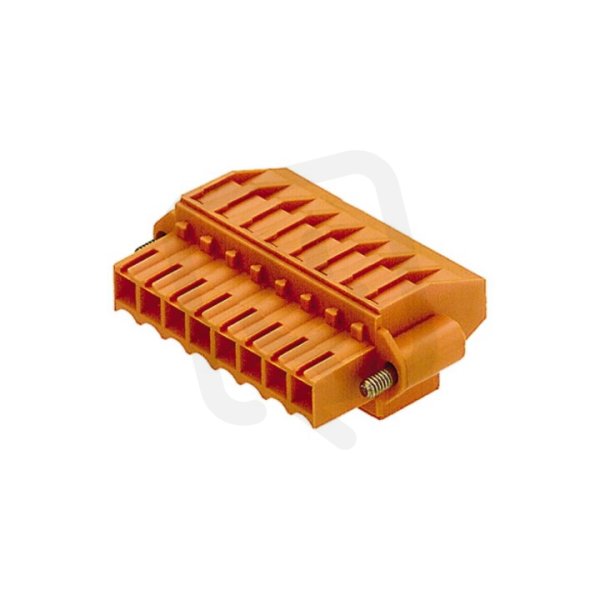

Zásuvný konektor DPS BL 3.50/14/270F SN OR BX PRT WEIDMÜLLER 1758191001
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
354,09 Kč
Cena po registraci:
316,16 Kč/ks
Po registraci bez DPH:
261,29 Kč
Vaše cena s DPH:
329,31 Kč/ks
Vaše cena bez DPH:
272,16 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0014571
- Kód dodavatele:
- 1758191001
- EAN:
- 4008190124083
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 10 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 14
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-100 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 270 ° svisle dolů
Zásuvný konektor DPS BL 3.50/14/270F SN OR BX PRT WEIDMÜLLER 1758191001
Zásuvný konektor DPS BL 3.50/14/270F SN OR BX PRT WEIDMÜLLER 1758191001 (EAN 4008190124083) je určený pro osazení na plošný spoj a nabízí 14 pólů s modulární roztečí 3,5 mm.
Má jmenovitý proud 10 A, jmenovité napětí 160 V, zásuvkové kontakty z mědi s povrchovou úpravou cín, úhlové připojení vodiče 270° svisle dolů, šroubové připojení a je bez ochranného vodiče, přičemž akceptuje vodiče o průřezu 0,2–1,5 mm2 (pevné i laněné).
Těleso je z plastu v oranžové barvě s izolací z polybutylentereftalátu, třída hořlavosti UL94 V0, provozní teplota -50 až 100 °C, kategorie přepětí III a jmenovité rázové napětí 2,5 kV, určený pro flexibilní připojení na PCB.
Proč si vybrat tento zásuvný konektor?
- Jedná se o zásuvný konektor určený pro připojení na DPS.
- Má 14 pólů, což umožňuje připojení více signálů nebo vodičů.
- Podporuje jmenovitý proud 10 A, vhodný pro běžné signálové a lehčí napájecí aplikace.
- Je určen pro jmenovité napětí 160 V, odpovídající použití v daných obvodech.
- Kontakty jsou z mědi, které poskytují pevné a odolné mechanické vlastnosti při častém zasouvání a vysouvání.
- Umožňuje úhlové připojení 270° svisle dolů, což usnadňuje vedení kabelů v omezeném prostoru.
Interní název produktu
BL 3.5/14/270F Sn or potisk
Podrobný popis produktu
BL 3.50/14/270F SN OR BX PRT
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
