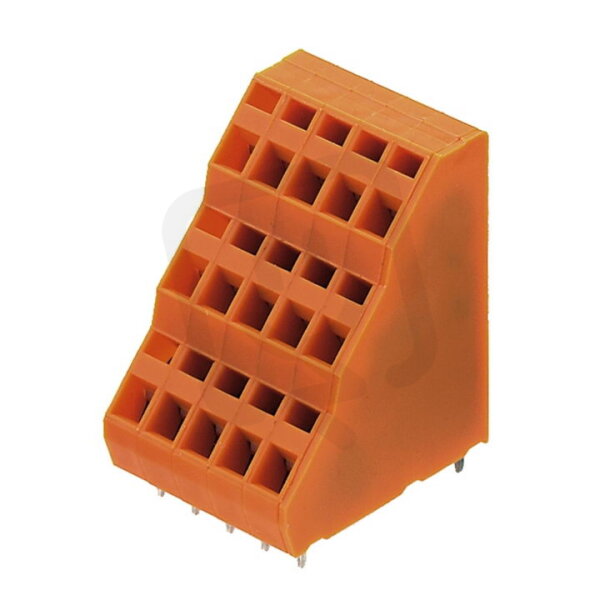

Svorka PCB LM3RZF 5.08/48/135 3.5SN OR BX WEIDMÜLLER 1758050000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
924,79 Kč
Cena po registraci:
825,70 Kč/ks
Po registraci bez DPH:
682,40 Kč
Vaše cena s DPH:
860,06 Kč/ks
Vaše cena bez DPH:
710,79 Kč/ks
ks
Zadávejte násobky 10 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0014567
- Kód dodavatele:
- 1758050000
- EAN:
- 4032248102938
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 48
- Pracovní teplota:
- -50-100 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- pružinová svorka
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 40,1 mm
Svorka PCB LM3RZF 5.08/48/135 3.5SN OR BX WEIDMÜLLER 1758050000
Svorka PCB LM3RZF 5.08/48/135 3.5SN OR (EAN 4032248102938) určená pro pájení na DPS nabízí 48 elektrických připojení s modulární roztečí 5,08 mm a délkou pinu 3,5 mm.
Podporuje připojení pevného vodiče 0,2–2,5 mm², lanka bez koncovky 0,2–1,5 mm² a laněného vodiče 0,25–1,5 mm², má jmenovitý proud 13 A, jmenovité napětí 320 V, kategorii přepětí II, jmenovité rázové napětí 4 kV, krytí připojené IP20, typ připojení vodiče pružinová svorka, izolaci z polyamidu v barvě oranžová a provozní teplotu -50 až 100 °C (třída hořlavosti UL94 V0).
Proč si vybrat tuto svorku?
- Určena k montáži na tisknutou spojovou desku (PCB): svorka PCB.
- Rozteč kontaktů 5,08 mm.
- Umožňuje připojení pevného vodiče o průřezu 0,2–2,5 mm².
- Má jmenovitý proud 13 A.
- Řada LM3RZF, výrobce Weidmüller (objednací číslo 1758050000).
- Konkrétní provedení: 3.5SN OR BX.
Interní název produktu
LM3RZF 5.08/48 3,5 or
Podrobný popis produktu
LM3RZF 5.08/48/135 3.5SN OR BX
Svorka PCB, 320 V, 15 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 48, Připojení s kotevní svorkou, Připojení pájením přetavením průchozím otvorem, 135°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 15 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 48, Připojení s kotevní svorkou, Připojení pájením přetavením průchozím otvorem, 135°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
