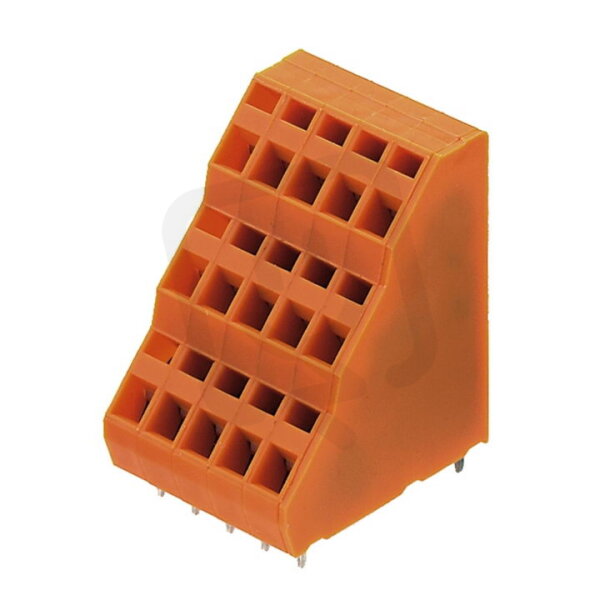

Svorka PCB LM3RZF 5.08/21/135 3.5SN OR BX WEIDMÜLLER 1758040000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
404,62 Kč
Cena po registraci:
361,27 Kč/ks
Po registraci bez DPH:
298,57 Kč
Vaše cena s DPH:
376,30 Kč/ks
Vaše cena bez DPH:
310,99 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0014566
- Kód dodavatele:
- 1758040000
- EAN:
- 4032248102877
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 21
- Pracovní teplota:
- -50-100 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- pružinová svorka
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 40,1 mm
Svorka PCB LM3RZF 5.08/21/135 3.5SN OR BX WEIDMÜLLER 1758040000
Svorka PCB LM3RZF 5.08/21/135 3.5SN OR WEIDMÜLLER, EAN: 4032248102877, je pájecí svorkovnicový modul pro DPS s 21 elektrickými připojeními a modulární roztečí 5,08 mm, barvou tělesa oranžová a kombinací pájecího pinu pro DPS a pružinové svorky pro vodiče.
Svorka je určena pro pevné vodiče 0,2–2,5 mm², lanka bez koncovky 0,2–1,5 mm² nebo laněné vodiče 0,25–1,5 mm², s jmenovitým proudem 13 A, jmenovitým napětím 320 V, pracovní teplotou -50 až 100 °C, krytím IP20, materiálem izolace polyamid (PA) s třídou hořlavosti UL94 V0, délkou pinu 3,5 mm, jmenovitým rázovým napětím 4 kV a kategorií přepětí II.
Proč si vybrat tuto svorku?
- Vhodná pro připojení pevných vodičů s průřezem 0,2–2,5 mm², takže pokrývá běžné vodiče v elektronických a řídicích instalacích.
- Navržená pro jmenovitý proud 13 A, což ji předurčuje pro aplikace s mírným až středním odběrem.
- Standardní rozteč pouzder s krokem 5,08 mm usnadňuje montáž do běžných svorkovnicových systémů.
Interní název produktu
LM3RZF 5.08/21 3,5 or
Podrobný popis produktu
LM3RZF 5.08/21/135 3.5SN OR BX
Svorka PCB, 320 V, 15 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 21, Připojení s kotevní svorkou, Připojení pájením přetavením průchozím otvorem, 135°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 15 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 21, Připojení s kotevní svorkou, Připojení pájením přetavením průchozím otvorem, 135°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
