Zásuvný konektor DPS S2L 3.50/28/180F 3.5AU OR BX WEIDMÜLLER 1757070000

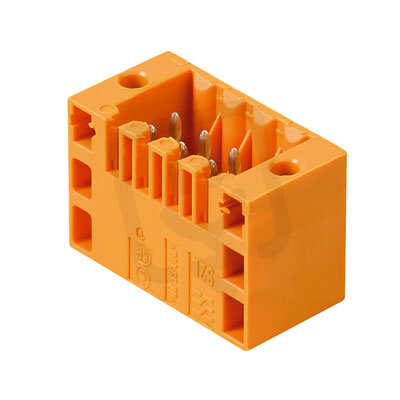

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
562,83 Kč
Cena po registraci:
502,53 Kč/ks
Po registraci bez DPH:
415,31 Kč
Vaše cena s DPH:
523,43 Kč/ks
Vaše cena bez DPH:
432,59 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0176901
- Kód dodavatele:
- 1757070000
- EAN:
- 4032248042869
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- zlato
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 28
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L 3.50/28/180F 3.5AU OR BX WEIDMÜLLER 1757070000
Zásuvný konektor DPS S2L 3.50/28/180F 3.5AU OR WEIDMÜLLER (EAN: 4032248042869) je pevný konektor pro desky plošných spojů s 28 póly a jmenovitým proudem 9 A.
Poskytuje THR připojení a možnost pájení s kolíkovými kontakty, je určen pro flexibilní připojení na PCB, má rozteč kontaktů 3,5 mm, délku pinu 3,5 mm a úhel PCB/kontakt 90°.
Má zlacené kontakty, těleso z termoplastu v oranžové, třídu hořlavosti UL94 V0, jmenovité napětí 125 V, jmenovité rázové napětí 2,5 kV, provozní teplotu -50 až 100 °C, kategorii přepětí II a stupeň znečištění 2.
Proč si vybrat tento zásuvný konektor pro DPS?
- Produkt je určen pro plošné spoje a poskytuje až 28 pólů, což oceníte u hustě obsazených digitálních nebo analogových rozhraní.
- Má rozteč 3,50 mm, která usnadňuje kompatibilitu s běžnými PCB návrhy.
- Jmenovitý proud je 9 A, vhodný pro střední proudová zatížení na jednotlivý pól.
- Použité THR připojení (Through-Hole Reflow) umožňuje montáž kombinující průchozí osazení a reflow pájení.
- Produkt dodává Weidmüller (1757070000), což usnadňuje dohledání technických listů a podpory.
Interní název produktu
S2L 3.5/28/180F 3.5 Au or
Podrobný popis produktu
S2L 3.50/28/180F 3.5AU OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
