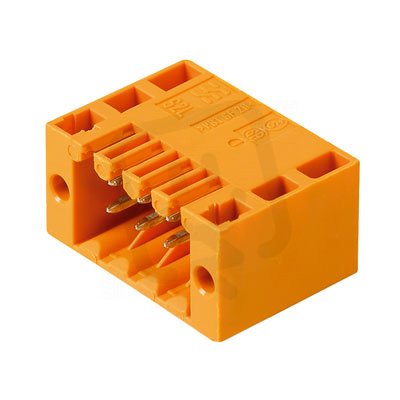

Zásuvný konektor DPS S2L 3.50/26/90F 3.5AU OR BX WEIDMÜLLER 1756100000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
524,35 Kč
Cena po registraci:
468,17 Kč/ks
Po registraci bez DPH:
386,92 Kč
Vaše cena s DPH:
487,65 Kč/ks
Vaše cena bez DPH:
403,02 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0014382
- Kód dodavatele:
- 1756100000
- EAN:
- 4032248041893
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- zlato
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 26
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L 3.50/26/90F 3.5AU OR BX WEIDMÜLLER 1756100000
Zásuvný konektor DPS WEIDMÜLLER 1756100000 (EAN 4032248041893) je pevný konektor s 26 póly, modulární roztečí kontaktů 3,5 mm, jmenovitým proudem 9 A a jmenovitým napětím 125 V, určený pro připojení THR a flexibilní kon. PCB.
Pro montáž je určeno pájení s kolíkovým kontaktem a délkou pinu 3,5 mm, úhel PCB/kontaktu 0°/180° (horizontální), těleso z termoplastu v oranžové barvě a povrch kontaktu zlato.
Elektrické a provozní parametry zahrnují kategorii přepětí II, jmenovité rázové napětí 2,5 kV, stupeň znečištění 2, třídu hořlavosti UL94 V0 a pracovní teplotu -50–100 °C.
Proč si vybrat tento zásuvný konektor?
- Pro použití v obvodech je dimenzován pro jmenovitý proud 9 A, což zajišťuje spolehlivé provozní podmínky.
- S 26 póly poskytuje dostatečný počet kontaktů pro složitější propojení na DPS.
- Konstrukce umožňuje montáž s připojením THR, což usnadňuje zařazení do pájecího procesu.
Interní název produktu
S2L 3.5/26/90F 3.5 Au or
Podrobný popis produktu
S2L 3.50/26/90F 3.5AU OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
