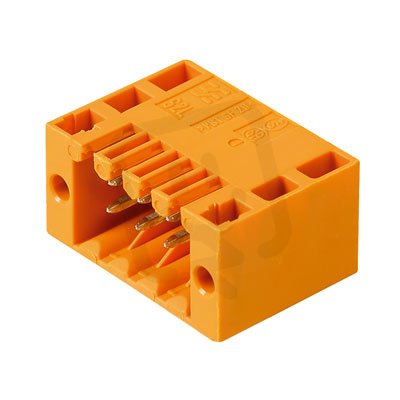

Zásuvný konektor DPS S2L 3.50/16/90F 3.5AU OR BX WEIDMÜLLER 1756050000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
332,51 Kč
Cena po registraci:
296,89 Kč/ks
Po registraci bez DPH:
245,36 Kč
Vaše cena s DPH:
309,23 Kč/ks
Vaše cena bez DPH:
255,56 Kč/ks
ks
Zadávejte násobky 48 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0014377
- Kód dodavatele:
- 1756050000
- EAN:
- 4032248041848
- Standardní balení:
- 48 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- zlato
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 16
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L 3.50/16/90F 3.5AU OR BX WEIDMÜLLER 1756050000
Zásuvný konektor DPS S2L 3.50/16/90F 3.5AU OR BX WEIDMÜLLER 1756050000 (EAN 4032248041848) nabízí 16 pólů s jmenovitým proudem 9 A při jmenovitém napětí 125 V.
Je určen pro THR připojení a flexibilní připojení k PCB, montáž je prováděna pájením, kontakt je kolík se zlaceným povrchem, modulární rozteč i rozteč připojení je 3,5 mm a délka pinu je 3,5 mm.
Izolační těleso z termoplastu (třída hořlavosti UL94 V0) pracuje v rozsahu -50 až 100 °C, splňuje kategorii přepětí II, stupeň znečištění 2 a jmenovité rázové napětí 2,5 kV, úhlové provedení kontaktu je 0°/180° (horizontální).
Proč si vybrat tento zásuvný konektor?
- Má 16 pólů, takže umožňuje připojení více signálů na jedné DPS.
- S jmenovitým proudem 9 A je vhodný pro obvody s tímto proudovým zatížením.
- Využívá THR připojení, které podporuje spolehlivou montáž na DPS a je kompatibilní s reflow procesy.
- Má rozteč 3,50 mm, což usnadňuje návrh a rozložení součástek na DPS.
- Disponuje 90° provedením, které umožňuje připojení vedení kolmo k DPS a šetří místo v pouzdru zařízení.
Interní název produktu
S2L 3.5/16/90F 3.5 Au or
Podrobný popis produktu
S2L 3.50/16/90F 3.5AU OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
