Svorka PCB LP 7.62/03/180 4.5SN BK BX WEIDMÜLLER 1753920000

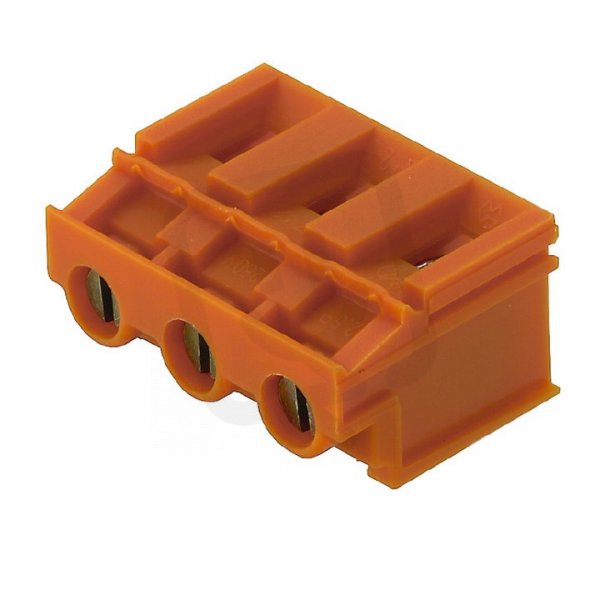

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
59,02 Kč
Cena po registraci:
52,70 Kč/ks
Po registraci bez DPH:
43,55 Kč
Vaše cena s DPH:
54,90 Kč/ks
Vaše cena bez DPH:
45,37 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0014229
- Kód dodavatele:
- 1753920000
- EAN:
- 4032248065394
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 500 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 32 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 7,62 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-100 °C
- Připojitelný průřez laněného vodiče:
- 0,5-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,5-4 mm2
- Pro průřez pevného vodiče:
- 0,5-6 mm2
- Průřez vícežilového připojení:
- 6-6 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 15,5 mm
Svorka PCB LP 7.62/03/180 4.5SN BK BX WEIDMÜLLER 1753920000
LP 7.62/03/180 4.5SN BK BX WEIDMÜLLER (EAN: 4032248065394) je pájecí DPS svorka se šroubovým připojením vodiče a 3 elektrickými připojeními.
Umožňuje jmenovitý proud 32 A a jmenovité napětí 500 V, s připojitelným průřezem pevného vodiče 0,5–6 mm², vícežilového 6 mm² a lanka 0,5–4 mm² (s koncovkou 0,5–2,5 mm²).
Izolační tělo z polyamidu (PA) (třída hořlavosti UL94 V2) má výšku 15,5 mm, modulární rozteč 7,62 mm, délku pinu 4,5 mm, krytí IP20, jmenovité rázové napětí 6 kV a pracovní teplotu -50–100 °C, montáž se provádí pájením.
Proč si vybrat tuto svorku PCB?
- Rozteč 7,62 mm je vhodná pro standardní uspořádání součástek na tištěných spojích.
- Jmenovitý proud 32 A umožňuje připojení obvodů s běžným proudovým zatížením.
- Průřez pevného vodiče 0,5–6 mm² zajišťuje bezpečné upevnění jednožilových vodičů v širokém rozsahu průřezů.
- Průřez vícežilového připojení 6–6 mm² je určen pro vícežilová připojení daného rozsahu.
- Černé provedení (BK) usnadňuje nenápadné začlenění do rozvaděčů a zařízení.
- Výrobce WEIDMÜLLER, typové číslo 1753920000 usnadňuje identifikaci a objednání náhradních dílů.
Interní název produktu
LP 7.62/3/180 4.5 če
Podrobný popis produktu
LP 7.62/03/180 4.5SN BK BX
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.62, 6 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 180°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 500 V, 32 A, Rozteč v mm: 7.62, 6 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 180°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
