Zásuvný konektor DPS SL-SMT 3.50/05/180G 1.5SN BK RL WEIDMÜLLER 1753014002

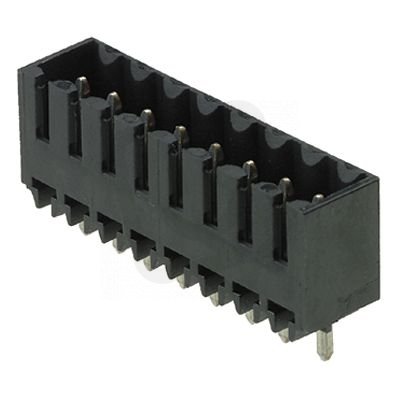

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
56,92 Kč
Cena po registraci:
50,82 Kč/ks
Po registraci bez DPH:
42,00 Kč
Vaše cena s DPH:
52,94 Kč/ks
Vaše cena bez DPH:
43,75 Kč/ks
ks
Zadávejte násobky 265 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0014143
- Kód dodavatele:
- 1753014002
- EAN:
- 4032248193226
- Standardní balení:
- 265 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 1,5 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 13 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 5
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SL-SMT 3.50/05/180G 1.5SN BK RL WEIDMÜLLER 1753014002
Zásuvný konektor DPS SL-SMT 3.50/05/180G 1.5SN BK (EAN: 4032248193226) je pevný 5pólový konektor pro montáž pájením na PCB, typu THR s kolíkovými kontakty o délce 1,5 mm a úhlem vůči DPS 90°.
Elektrické parametry zahrnují jmenovitý proud 13 A, jmenovité napětí 160 V, jmenovité rázové napětí 2,5 kV a zařazení do kategorie přepětí II, kontakty mají povrch z cínu a izolace je z polymeru z tekutých krystalů s třídou hořlavosti UL94 V0.
Modulární rozteč kontaktů i připojení je 3,5 mm, stupeň znečištění 2, typ připojení umožňuje flexibilní spojení k PCB a provozní teplota je -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Nabízí 5 pólů, což umožňuje přehledné rozdělení signálů na DPS.
- Umožňuje jmenovitý proud 13 A, vhodný pro běžné proudové zatížení obvodů.
- Elektrické připojení je realizováno přes THR, kompatibilní s procesy pájení reflow a vhodné pro osazení do DPS.
Interní název produktu
SL-SMT3.5/5/180G 1.5SN
Podrobný popis produktu
SL-SMT 3.50/05/180G 1.5SN BK RL
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
