Zásuvný konektor DPS S2L 3.50/30/180F 3.5SN OR BX WEIDMÜLLER 1729550000

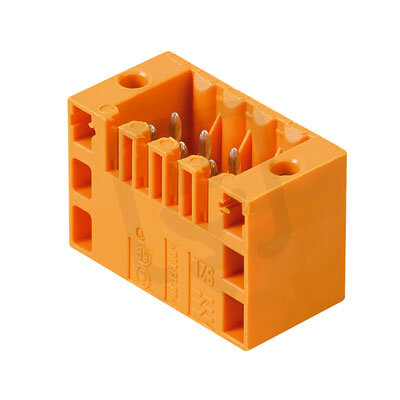

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
248,90 Kč
Cena po registraci:
222,23 Kč/ks
Po registraci bez DPH:
183,66 Kč
Vaše cena s DPH:
231,47 Kč/ks
Vaše cena bez DPH:
191,30 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016805
- Kód dodavatele:
- 1729550000
- EAN:
- 4032248040957
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 30
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L 3.50/30/180F 3.5SN OR BX WEIDMÜLLER 1729550000
Zásuvný konektor DPS WEIDMÜLLER S2L 3.50/30/180F 3.5SN OR BX, 1729550000 (EAN: 4032248040957) je pevný DPS konektor s 30 póly, jmenovitým proudem 9 A a jmenovitým napětím 125 V, určený pro THR připojení a s kolíkovými kontakty.
Má modulární rozteč kontaktů 3,5 mm, délku pinu 3,5 mm a úhel PCB/kontaktu 90° (svisle nahoru), těleso v oranžové barvě, kontakty s povrchovou úpravou cín a izolaci z termoplastu (UL94 V0).
Upevnění probíhá pájením, jedná se o pevný konektor vhodný i pro flexibilní připojení k PCB, kategorie přepětí II, jmenovité rázové napětí 2,5 kV, stupeň znečištění 2 a pracovní teplota -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Má 30 pólů, které umožňují husté zapojení signálů a napájení na DPS.
- Je dimenzován pro jmenovitý proud 9 A, vhodný pro běžné napájecí obvody a signálové aplikace.
- Používá typ připojení THR, což usnadňuje pájení při automatizované montáži na desku plošných spojů.
- Jedná se o model 1729550000 od výrobce WEIDMÜLLER (S2L 3.50/30/180F), vhodný pro standardní DPS řešení.
Interní název produktu
S2L 3.5/30/180F 3.5 Sn or
Podrobný popis produktu
S2L 3.50/30/180F 3.5SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
