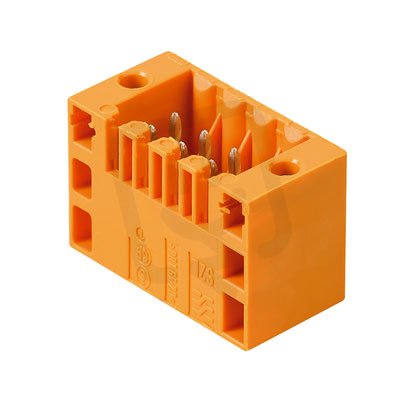

Zásuvný konektor DPS S2L 3.50/22/180F 3.5SN OR BX WEIDMÜLLER 1729510000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
187,39 Kč
Cena po registraci:
167,32 Kč/ks
Po registraci bez DPH:
138,28 Kč
Vaše cena s DPH:
174,28 Kč/ks
Vaše cena bez DPH:
144,03 Kč/ks
ks
Zadávejte násobky 36 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016801
- Kód dodavatele:
- 1729510000
- EAN:
- 4032248040919
- Standardní balení:
- 36 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 22
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L 3.50/22/180F 3.5SN OR BX WEIDMÜLLER 1729510000
Zásuvný konektor DPS S2L 3.50/22/180F 3.5SN OR (EAN 4032248040919) nabízí 22 pólů při jmenovitém proudu 9 A a jmenovitém napětí 125 V s modulární roztečí kontaktů 3,5 mm.
Pro montáž na DPS je určeno Připojení THR a pájení, má kolíkové kontakty s délkou pinu 3,5 mm a úhlem PCB/kontaktu 90° (svisle nahoru), povrch kontaktu je pokoven cínem a izolace je z termoplastu v barvě oranžové, s třídou hořlavosti UL94 V0 a stupněm znečištění 2.
Jedná se o pevný konektor s typem připojení flexibilní kon. PCB, jmenovitým rázovým napětím 2,5 kV, modulární roztečí připojení 3,5 mm a provozní teplotou -50 až 100 °C (kategorie přepětí II).
Proč si vybrat tento zásuvný konektor?
- Je určený pro montáž na desku plošných spojů jako zásuvný konektor pro DPS.
- Má celkem 22 pólů, což umožňuje více signálových či napájecích cest.
- Podporuje jmenovitý proud 9 A, vhodný pro běžné zatížení obvodů.
- Využívá typ elektrického připojení THR, který odpovídá procesům pájení skrz díru při automatizované montáži.
Interní název produktu
S2L 3.5/22/180F 3.5 Sn or
Podrobný popis produktu
S2L 3.50/22/180F 3.5SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
