Zásuvný konektor DPS S2L 3.50/18/180F 3.5SN OR BX WEIDMÜLLER 1729490000

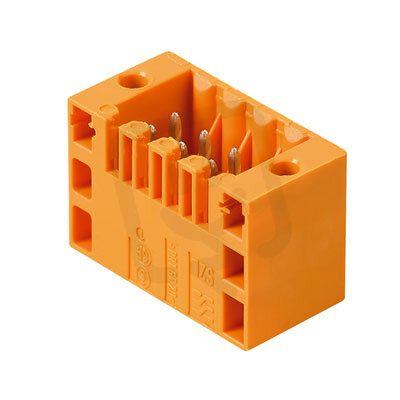

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
156,51 Kč
Cena po registraci:
139,74 Kč/ks
Po registraci bez DPH:
115,49 Kč
Vaše cena s DPH:
145,56 Kč/ks
Vaše cena bez DPH:
120,30 Kč/ks
ks
Zadávejte násobky 48 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016799
- Kód dodavatele:
- 1729490000
- EAN:
- 4032248040902
- Standardní balení:
- 48 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 18
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L 3.50/18/180F 3.5SN OR BX WEIDMÜLLER 1729490000
Zásuvný konektor DPS S2L 3.50/18/180F 3.5SN OR BX WEIDMÜLLER (EAN 4032248040902) je pevný konektor s 18 póly, jmenovitým proudem 9 A a jmenovitým napětím 125 V.
Nabízí modulární rozteč 3,5 mm, délku pinu 3,5 mm a pravý úhel 90° svisle nahoru; elektrické připojení THR, typ kontaktu kolík, typ upevnění pájení a povrch kontaktu cín.
Izolační těleso z termoplastu (třída hořlavosti UL94 V0), pracovní teplota -50 až 100 °C, stupeň znečištění 2, kategorie přepětí II a jmenovité rázové napětí 2,5 kV.
Proč si vybrat tento zásuvný konektor?
- Jedná se o zásuvný konektor pro DPS řady S2L 3.50, určený pro přímé osazení do desky plošných spojů.
- Nabízí 18 pólů pro připojení více signálů nebo vodičů v kompaktním uspořádání.
- Je dimenzován na jmenovitý proud 9 A na pól, vhodný pro běžné napájecí a signální aplikace.
- Využívá THR připojení pro pájení do DPS, kompatibilní s reflow procesy a standardní montáží.
- Dodáván pod označením WEIDMÜLLER 1729490000, což usnadňuje identifikaci při objednávce a dokumentaci.
Interní název produktu
S2L 3.5/18/180F 3.5 Sn or
Podrobný popis produktu
S2L 3.50/18/180F 3.5SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
