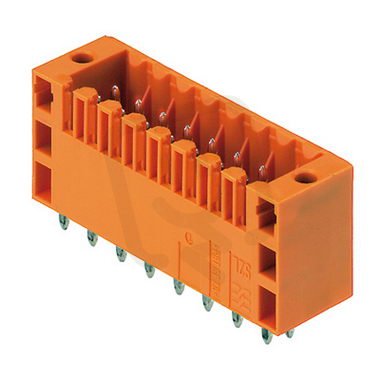

Zásuvný konektor DPS S2L 3.50/16/180F 3.5SN OR BX WEIDMÜLLER 1729480000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
140,94 Kč
Cena po registraci:
125,84 Kč/ks
Po registraci bez DPH:
104,00 Kč
Vaše cena s DPH:
131,08 Kč/ks
Vaše cena bez DPH:
108,33 Kč/ks
ks
Zadávejte násobky 48 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016798
- Kód dodavatele:
- 1729480000
- EAN:
- 4032248036912
- Standardní balení:
- 48 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 16
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L 3.50/16/180F 3.5SN OR BX WEIDMÜLLER 1729480000
Zásuvný konektor DPS WEIDMÜLLER S2L 3.50/16/180F (EAN: 4032248036912) nabízí 16 pólů, jmenovitý proud 9 A a jmenovité napětí 125 V při modulární rozteči 3,5 mm.
Konfigurace zahrnuje pájecí upevnění s kolíkovými kontakty délky 3,5 mm, provedení pod úhlem 90° (svisle nahoru), povrch kontaktů cín a připojení THR / flexibilní PCB; izolace z termoplastu (barva oranžová) splňuje UL94 V0.
Další parametry: kategorie přepětí II, stupeň znečištění 2, jmenovité rázové napětí 2,5 kV, pracovní teplota -50 až 100 °C a model pevný konektor.
Proč si vybrat tento zásuvný konektor?
- Produkt nabízí 16 pólů, což poskytuje dostatek kontaktů pro rozšířená signálová i napájecí rozhraní.
- Je navržen pro jmenovitý proud 9 A, čímž vyhovuje běžným proudovým požadavkům v mnoha aplikacích.
- Používá elektrické připojení typu THR, vhodné pro montáž na DPS pomocí reflow procesu.
Interní název produktu
S2L 3.5/16/180F 3.5 Sn or
Podrobný popis produktu
S2L 3.50/16/180F 3.5SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
