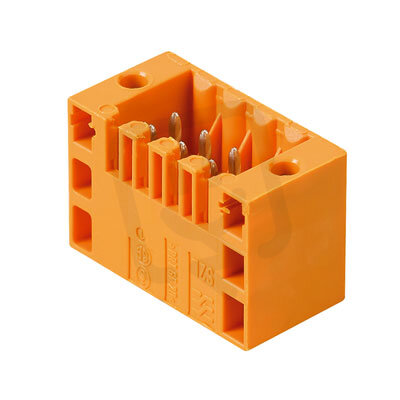

Zásuvný konektor DPS S2L 3.50/14/180F 3.5SN OR BX WEIDMÜLLER 1729470000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
125,90 Kč
Cena po registraci:
112,41 Kč/ks
Po registraci bez DPH:
92,90 Kč
Vaše cena s DPH:
117,09 Kč/ks
Vaše cena bez DPH:
96,77 Kč/ks
ks
Zadávejte násobky 54 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016797
- Kód dodavatele:
- 1729470000
- EAN:
- 4032248040896
- Standardní balení:
- 54 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 14
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L 3.50/14/180F 3.5SN OR BX WEIDMÜLLER 1729470000
Zásuvný konektor DPS S2L 3.50/14/180F 3.5SN OR BX WEIDMÜLLER 1729470000 (EAN: 4032248040896) je pevný 14-pólový konektor pro DPS s roztečí 3,5 mm určený pro pájení.
Podporuje jmenovitý proud 9 A při jmenovitém napětí 125 V, s jmenovitým rázovým napětím 2,5 kV, kategorií přepětí II a stupněm znečištění 2.
Konektor má kolíkové kontakty s délkou pinu 3,5 mm, úhlem 90° (svisle nahoru), těleso z termoplastu v barvě oranžová a pracovní teplotu -50–100 °C; povrch kontaktů je pokoven cínem a hořlavost izolace odpovídá UL94 V0.
Proč si vybrat tento zásuvný konektor?
- Jedná se o zásuvný konektor pro DPS, určený k přímé montáži na desku plošných spojů.
- Nabízí 14 pólů pro připojení více signálových nebo napájecích vodičů.
- Má rozteč 3,5 mm, která odpovídá běžným standardům pro střední rozměry konektorů.
- Podporuje jmenovitý proud 9 A, vhodný pro aplikace s vyšším odběrem.
- Poskytuje připojení typu THR pro průchozí pájení kompatibilní s reflow procesem.
- Je dodáván výrobcem Weidmüller (kód 1729470000), což usnadní identifikaci a dohledání datového listu.
Interní název produktu
S2L 3.5/14/180F 3.5 Sn or
Podrobný popis produktu
S2L 3.50/14/180F 3.5SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
