Zásuvný konektor DPS S2L 3.50/32/180G 3.5SN OR BX WEIDMÜLLER 1728920000

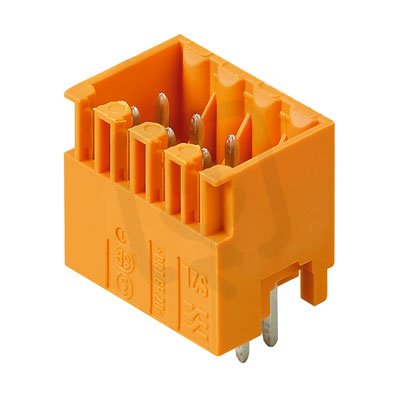

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
238,67 Kč
Cena po registraci:
213,11 Kč/ks
Po registraci bez DPH:
176,12 Kč
Vaše cena s DPH:
221,96 Kč/ks
Vaše cena bez DPH:
183,44 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016742
- Kód dodavatele:
- 1728920000
- EAN:
- 4032248040353
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 32
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L 3.50/32/180G 3.5SN OR BX WEIDMÜLLER 1728920000
Zásuvný konektor DPS S2L 3.50/32/180G 3.5SN OR BX WEIDMÜLLER 1728920000 (EAN: 4032248040353) je 32pólový pevný konektor s modulem rozteče 3,5 mm, jmenovitým proudem 9 A a jmenovitým napětím 125 V.
Má kolíkové kontakty s povrchovou úpravou cín, délku pinu 3,5 mm, typ elektrického připojení THR a typ upevnění pájení s úhlem PCB/kontaktu 90°.
Izolační těleso je z termoplastu v barvě oranžová (UL94 V0), provozní teplota -50 až 100 °C, kategorie přepětí II a jmenovité rázové napětí 2,5 kV (stupeň znečištění 2).
Proč si vybrat tento zásuvný konektor?
- Je určen pro montáž na tištěné spoje jako zásuvný konektor DPS, což usnadňuje výměnu modulů a servis.
- Umožňuje připojení až 32 pólů, takže zvládne více signálových i napájecích cest v kompaktním provedení.
- Každý pól je dimenzován na jmenovitý proud 9 A, což pokrývá běžné proudové nároky obvodů.
- Kontaktová rozteč 3,50 mm (uvedeno v názvu) poskytuje kompaktní a přehledné uspořádání kontaktů.
- Elektrické připojení využívá připojení THR, kompatibilní s automatizovaným pájením v sériové výrobě.
- Produkt pochází od výrobce WEIDMÜLLER, běžně používaného v průmyslových aplikacích.
Interní název produktu
S2L 3.5/32/180G 3.5 Sn or
Podrobný popis produktu
S2L 3.50/32/180G 3.5SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
