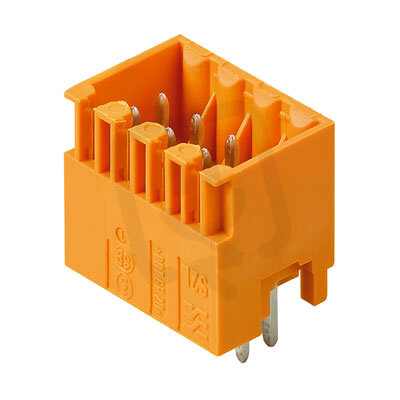

Zásuvný konektor DPS S2L 3.50/20/180G 3.5SN OR BX WEIDMÜLLER 1728860000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
149,31 Kč
Cena po registraci:
133,32 Kč/ks
Po registraci bez DPH:
110,18 Kč
Vaše cena s DPH:
138,86 Kč/ks
Vaše cena bez DPH:
114,76 Kč/ks
ks
Zadávejte násobky 48 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016736
- Kód dodavatele:
- 1728860000
- EAN:
- 4032248036899
- Standardní balení:
- 48 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 20
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L 3.50/20/180G 3.5SN OR BX WEIDMÜLLER 1728860000
Zásuvný konektor DPS S2L 3.50/20/180G 3.5SN OR BX WEIDMÜLLER 1728860000 (EAN 4032248036899) je pevný konektor se 20 póly, jmenovitým proudem 9 A a jmenovitým napětím 125 V při modulární rozteči 3,5 mm.
Má THR připojení, typ kontaktu kolík s povrchovým pokovením cín, délku pinu 3,5 mm a úhel PCB/kontaktu 90° svisle nahoru; izolace je z termoplastu a třída hořlavosti UL94 je V0.
Určen pro montáž pájením, kategorie přepětí II, stupeň znečištění 2, jmenovité rázové napětí 2,5 kV, pracovní teplota -50–100 °C a těleso v barvě oranžová.
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojení až 20 pólů, takže zvládne více signálových i napájecích cest na jedné DPS.
- Je dimenzován pro proudy do 9 A na pól, vhodný pro běžné napájení a silovější signálové okruhy.
- Montáž je řešena pomocí Připojení THR, což usnadňuje automatizované osazování a pájení.
- Standardní rozteč 3,5 mm nabízí kompaktní uspořádání kontaktů při zachování přehlednosti zapojení.
- Série 3.50/20/180G (S2L) zajišťuje kompatibilitu s příslušnými kryty a zásuvkami téže řady.
- Dodavatel WEIDMÜLLER a typové označení 1728860000 usnadňují identifikaci a objednávání náhradních dílů.
Interní název produktu
S2L 3.5/20/180G 3.5 Sn or
Podrobný popis produktu
S2L 3.50/20/180G 3.5SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
