Zásuvný konektor DPS S2L 3.50/12/180G 3.5SN OR BX WEIDMÜLLER 1728820000

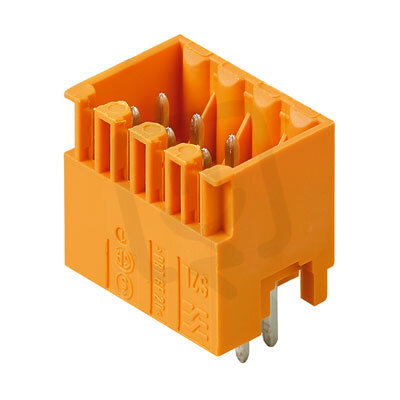

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
89,64 Kč
Cena po registraci:
80,03 Kč/ks
Po registraci bez DPH:
66,14 Kč
Vaše cena s DPH:
83,36 Kč/ks
Vaše cena bez DPH:
68,89 Kč/ks
ks
Zadávejte násobky 78 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016732
- Kód dodavatele:
- 1728820000
- EAN:
- 4032248040278
- Standardní balení:
- 78 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 12
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS S2L 3.50/12/180G 3.5SN OR BX WEIDMÜLLER 1728820000
Zásuvný konektor DPS WEIDMÜLLER S2L 3.50/12/180G 3.5SN OR BX (EAN: 4032248040278) je 12pólový pevný PCB konektor s roztečí 3,5 mm, jmenovitým proudem 9 A a jmenovitým napětím 125 V, určený pro pájení (THR) s kolíkovými kontakty a svislým úhlem 90°.
Má povrch kontaktu cín, délku pinu 3,5 mm, izolaci z termoplastu (oranžová), třídu hořlavosti UL94 V0, provozní teplotu -50 až 100 °C a splňuje kategorii přepětí II a stupeň znečištění 2 s jmenovitým rázovým napětím 2,5 kV.
Proč si vybrat tento zásuvný konektor?
- Má 12 pólů, což umožňuje připojení více vodičů na jednu DPS.
- Jmenovitý proud je 9 A, vhodný pro obvody s tímto proudovým zatížením.
- Elektrické připojení probíhá přes THR (Through-Hole Reflow), tedy vhodné pro pájení do DPS s reflow pájením.
- Rozteč pinů 3,50 mm (S2L/3.5SN) usnadňuje montáž a kompatibilitu s běžnými roztečemi součástek.
- Dodáváno výrobcem Weidmüller pod typovým číslem 1728820000, což usnadní dohledání technických listů a kompatibilních dílů.
Interní název produktu
S2L 3.5/12/180G 3.5 Sn or
Podrobný popis produktu
S2L 3.50/12/180G 3.5SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
