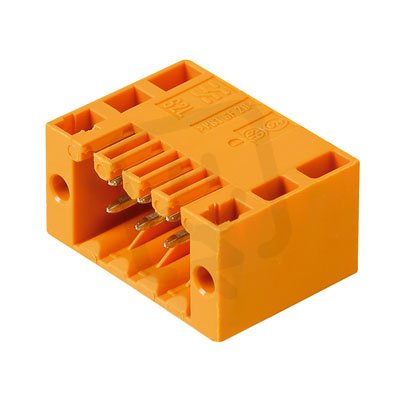

Zásuvný konektor DPS S2L 3.50/20/90F 3.5SN BK BX WEIDMÜLLER 1728700000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
172,22 Kč
Cena po registraci:
153,77 Kč/ks
Po registraci bez DPH:
127,08 Kč
Vaše cena s DPH:
160,17 Kč/ks
Vaše cena bez DPH:
132,37 Kč/ks
ks
Zadávejte násobky 42 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016720
- Kód dodavatele:
- 1728700000
- EAN:
- 4032248040162
- Standardní balení:
- 42 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 20
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L 3.50/20/90F 3.5SN BK BX WEIDMÜLLER 1728700000
Zásuvný konektor DPS S2L 3.50/20/90F 3.5SN BK (WEIDMÜLLER, EAN: 4032248040162) je 20-pólový pevný konektor s roztečí kontaktů 3,5 mm, jmenovitým proudem 9 A a jmenovitým napětím 125 V, určený pro pájení na PCB s horizontálním úhlem 0°/180° a délkou pinu 3,5 mm.
Má termoplastové těleso v barvě černá, cínovou povrchovou úpravu kontaktů, podporuje THR připojení a flexibilní připojení k PCB, třídu hořlavosti izolace UL94 V0, pracovní teplotu -50–100 °C a jmenovité rázové napětí 2,5 kV (stupeň znečištění 2, kategorie přepětí II).
Proč si vybrat tento konektor?
- Obsahuje 20 pólů, takže umožňuje připojení více signálů nebo napájecích větví na DPS.
- Je dimenzován na jmenovitý proud 9 A, vhodný pro středně zatížené obvody a moduly.
- Používá elektrické připojení typu THR, tedy technologii průchozí montáže kompatibilní s reflow pájením pro spolehlivou montáž na DPS.
Interní název produktu
S2L 3.5/20/90F 3.5 Sn če
Podrobný popis produktu
S2L 3.50/20/90F 3.5SN BK BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
