Zásuvný konektor DPS S2L 3.50/26/90F 3.5SN OR BX WEIDMÜLLER 1728570000

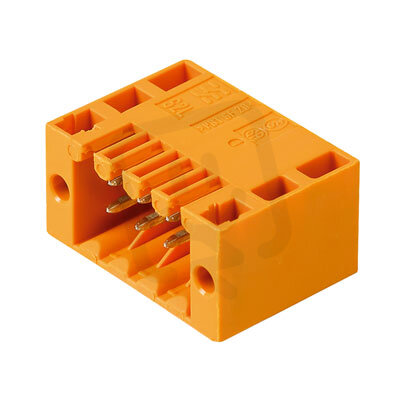

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
218,27 Kč
Cena po registraci:
194,88 Kč/ks
Po registraci bez DPH:
161,06 Kč
Vaše cena s DPH:
202,99 Kč/ks
Vaše cena bez DPH:
167,76 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016707
- Kód dodavatele:
- 1728570000
- EAN:
- 4032248040032
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 26
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L 3.50/26/90F 3.5SN OR BX WEIDMÜLLER 1728570000
Zásuvný konektor DPS S2L 3.50/26/90F 3.5SN OR BX WEIDMÜLLER (EAN: 4032248040032) je pevný konektor pro DPS s 26 póly, jmenovitým proudem 9 A a jmenovitým napětím 125 V při modulární rozteči 3,5 mm.
Má kolíkové kontakty určené k pájení s délkou pinu 3,5 mm, kontakty s povrchem potaženým cínem a izolaci z termoplastu (UL94 V0); provozní teplota je -50 až 100 °C a jmenovité rázové napětí 2,5 kV (kategorie přepětí II, stupeň znečištění 2).
Podporuje Připojení THR a flexibilní připojení k DPS, orientace PCB/kontakt je 0°/180° (horizontální) a typ konektoru je pevný konektor.
Proč si vybrat tento zásuvný konektor?
- Zásuvný konektor DPS určený k osazení na desku plošných spojů pro snadné propojení modulů.
- Jmenovitý proud 9 A zajišťuje dostatečné proudové zatížení pro běžné aplikace.
- 26 pólů umožňuje připojení většího počtu signálů při úspoře místa.
- Připojení THR vhodné pro výrobní procesy zahrnující průchozí osazení a reflow pájení.
- Výrobce WEIDMÜLLER, typové označení 1728570000 pro snadnou identifikaci při nákupu a dokumentaci.
Interní název produktu
S2L 3.5/26/90F 3.5 Sn or
Podrobný popis produktu
S2L 3.50/26/90F 3.5SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
