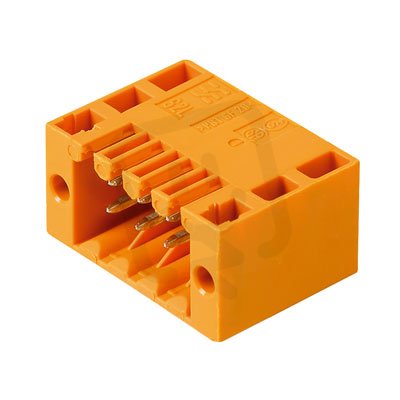

Zásuvný konektor DPS S2L 3.50/20/90F 3.5SN OR BX WEIDMÜLLER 1728540000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
171,95 Kč
Cena po registraci:
153,52 Kč/ks
Po registraci bez DPH:
126,88 Kč
Vaše cena s DPH:
159,91 Kč/ks
Vaše cena bez DPH:
132,16 Kč/ks
ks
Zadávejte násobky 42 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016704
- Kód dodavatele:
- 1728540000
- EAN:
- 4032248036868
- Standardní balení:
- 42 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 20
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L 3.50/20/90F 3.5SN OR BX WEIDMÜLLER 1728540000
Zásuvný konektor DPS S2L 3.50/20/90F 3.5SN OR WEIDMÜLLER (EAN 4032248036868) je pevný konektor určený pro montáž na desku plošných spojů.
Má 20 pólů, jmenovitý proud 9 A, jmenovité napětí 125 V, modulární rozteč 3,5 mm, délku pinu 3,5 mm a úhel 0°/180° (horizontální), s typem elektrického připojení THR, možností flexibilního připojení k PCB a kontakty typu kolík.
Izolační těleso z termoplastu, povrch kontaktů cín, třída hořlavosti UL94 V0, jmenovité rázové napětí 2,5 kV, kategorie přepětí II a pracovní teplota -50–100 °C doplňují technické parametry; upevnění se provádí pájením.
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojení až 20 pólů, což usnadňuje realizaci více vodičových spojení na DPS.
- Navržen pro jmenovitý proud 9 A, vhodný pro obvody s mírným až středním odběrem.
- Využívá typ elektrického připojení Připojení THR, který umožňuje spolehlivé osazení pomocí technologie průchozího pájení.
Interní název produktu
S2L 3.5/20/90F 3.5 Sn or
Podrobný popis produktu
S2L 3.50/20/90F 3.5SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
