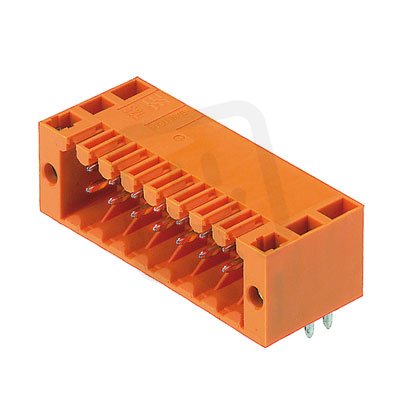

Zásuvný konektor DPS S2L 3.50/16/90F 3.5SN OR BX WEIDMÜLLER 1728520000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
140,94 Kč
Cena po registraci:
125,84 Kč/ks
Po registraci bez DPH:
104,00 Kč
Vaše cena s DPH:
131,08 Kč/ks
Vaše cena bez DPH:
108,33 Kč/ks
ks
Zadávejte násobky 48 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016702
- Kód dodavatele:
- 1728520000
- EAN:
- 4032248036844
- Standardní balení:
- 48 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 16
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L 3.50/16/90F 3.5SN OR BX WEIDMÜLLER 1728520000
Zásuvný konektor DPS S2L 3.50/16/90F 3.5SN OR BX WEIDMÜLLER 1728520000 (EAN 4032248036844) je pevný konektor pro DPS s 16 póly, jmenovitým proudem 9 A a jmenovitým napětím 125 V, určený pro připojení THR a pro flexibilní připojení k DPS při úhlu 0°/180° (horizontal).
Má kolíkové kontakty s cínovým povrchem, délkou pinu 3,5 mm a modulární roztečí 3,5 mm, je z termoplastu (UL94 V0), určen k upevnění pájením, s pracovní teplotou -50–100 °C, jmenovitým rázovým napětím 2,5 kV, stupeň znečištění 2 a kategorií přepětí II.
Proč si vybrat tento zásuvný konektor?
- Jedná se o zásuvný konektor DPS, určený pro spolehlivé spojení na plošném spoji.
- Nabízí 16 pólů, což umožňuje připojení více signálů nebo vedení v jednom konektoru.
- Má jmenovitý proud 9 A, vhodný pro obvody s nízkými až středními proudovými nároky.
- Použité elektrické připojení je THR, tedy vhodné pro pájení v reflow procesu při zachování mechanické pevnosti průchozích vývodů.
- Výrobce a typové označení WEIDMÜLLER 1728520000 usnadňují dohledání detailních dat a kompatibility.
Interní název produktu
S2L 3.5/16/90F 3.5 Sn or
Podrobný popis produktu
S2L 3.50/16/90F 3.5SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
