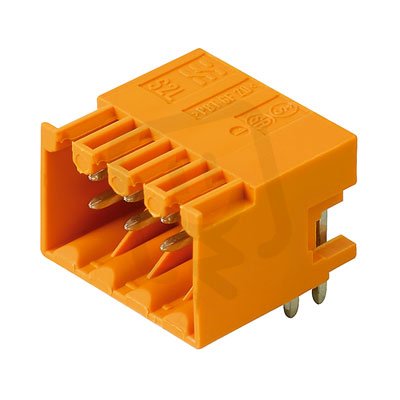

Zásuvný konektor DPS S2L 3.50/18/90 3.5SN OR BX WEIDMÜLLER 1728210000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
134,39 Kč
Cena po registraci:
120,00 Kč/ks
Po registraci bez DPH:
99,17 Kč
Vaše cena s DPH:
124,99 Kč/ks
Vaše cena bez DPH:
103,30 Kč/ks
ks
Zadávejte násobky 54 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016671
- Kód dodavatele:
- 1728210000
- EAN:
- 4032248039708
- Standardní balení:
- 54 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 18
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L 3.50/18/90 3.5SN OR BX WEIDMÜLLER 1728210000
Zásuvný konektor DPS S2L 3.50/18/90 3.5SN OR BX WEIDMÜLLER 1728210000 (EAN 4032248039708) s 18 póly a modulární roztečí 3,5 mm je určen pro montáž pájením na PCB a nabízí typ elektrického připojení THR.
Konektor má typ kontaktu kolík, jmenovitý proud 9 A, jmenovité napětí 125 V a délku pinu 3,5 mm, přičemž povrch kontaktů je potažen cínem.
Těleso z termoplastu (barva oranžová) s třídou hořlavosti UL94 V0 pracuje v rozsahu -50 až 100 °C, má jmenovité rázové napětí 2,5 kV a kategorii přepětí II.
Proč si vybrat tento zásuvný konektor?
- Jedná se o zásuvný konektor DPS typu S2L 3.50, navržený pro přímé osazení na desku plošných spojů.
- Má rozteč kontaktů 3,5 mm, což usnadňuje návrh DPS a mechanickou kompatibilitu s běžnými komponentami.
- Nabízí 18 pólů, které umožňují připojení více signálů v jednom konektoru.
- Dovoluje proud až 9 A na pól, vhodné pro standardní signálové a nízkonapěťové aplikace.
- Elektrické připojení je typu THR (through-hole reflow), kompatibilní s reflow procesy při výrobě.
- Výrobce Weidmüller, typový kód 1728210000 — usnadňuje dohledání technického listu a příslušenství.
Interní název produktu
S2L 3.5/18/90 3.5 Sn or
Podrobný popis produktu
S2L 3.50/18/90 3.5SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
