Zásuvný konektor DPS S2L 3.50/28/90G 3.5SN OR BX WEIDMÜLLER 1727940000

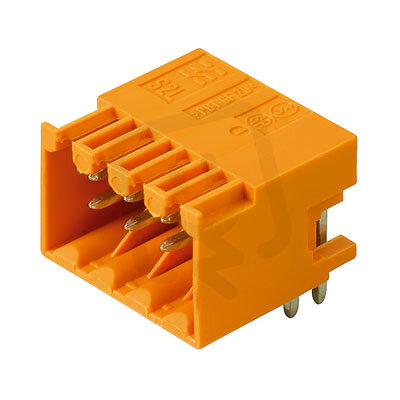

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
208,85 Kč
Cena po registraci:
186,47 Kč/ks
Po registraci bez DPH:
154,11 Kč
Vaše cena s DPH:
194,23 Kč/ks
Vaše cena bez DPH:
160,52 Kč/ks
ks
Zadávejte násobky 36 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016644
- Kód dodavatele:
- 1727940000
- EAN:
- 4032248039432
- Standardní balení:
- 36 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 28
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L 3.50/28/90G 3.5SN OR BX WEIDMÜLLER 1727940000
WEIDMÜLLER S2L 3.50/28/90G (EAN: 4032248039432) je zásuvný konektor DPS se 28 póly a horizontálním úhlem 0°/180°, určený pro montáž na desku plošných spojů s připojením THR a možností flexibilního připojení k PCB.
Podporuje jmenovitý proud 9 A a jmenovité napětí 125 V, má modulární rozteč kontaktů 3,5 mm, kolíkové kontakty s povrchem z cínu a délku pinu 3,5 mm.
Těleso je z termoplastu v barvě oranžové, upevnění pájením, třída hořlavosti UL94 V0, provozní teplota -50 až 100 °C a jmenovité rázové napětí 2,5 kV.
Proč si vybrat tento zásuvný konektor?
- Konektor určený pro montáž na DPS disponuje 28 póly pro připojení signálů.
- Jmenovitý proud činí 9 A, což odpovídá běžným požadavkům na signálové a nízkonapěťové obvody.
- Elektrické připojení je realizováno jako THR, umožňující kompatibilitu s reflow procesy a pevné osazení.
- Konektor má standardní rozteč kontaktů 3,50 mm, usnadňující návrh DPS a mechanickou integraci.
Interní název produktu
S2L 3.5/28/90G 3.5 Sn or
Podrobný popis produktu
S2L 3.50/28/90G 3.5SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
