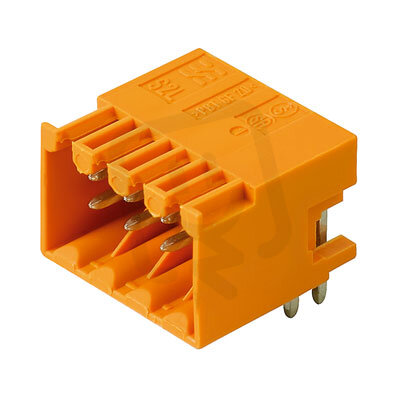

Zásuvný konektor DPS S2L 3.50/22/90G 3.5SN OR BX WEIDMÜLLER 1727910000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
164,09 Kč
Cena po registraci:
146,51 Kč/ks
Po registraci bez DPH:
121,08 Kč
Vaše cena s DPH:
152,61 Kč/ks
Vaše cena bez DPH:
126,12 Kč/ks
ks
Zadávejte násobky 42 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016641
- Kód dodavatele:
- 1727910000
- EAN:
- 4032248039401
- Standardní balení:
- 42 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 22
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L 3.50/22/90G 3.5SN OR BX WEIDMÜLLER 1727910000
Zásuvný konektor DPS S2L 3.50/22/90G 3.5SN OR BX WEIDMÜLLER (EAN: 4032248039401) je pevný 22pólový konektor pro DPS s roztečí kontaktů 3,5 mm a horizontálním úhlem připojení 0°/180°.
Má jmenovitý proud 9 A, jmenovité napětí 125 V, délku pinu 3,5 mm, typ kontaktu kolík a elektrické připojení THR určené k pájení.
Těleso z termoplastu v barvě oranžová s povrchovou úpravou kontaktů cín nabízí provozní teplotu -50 až 100 °C, třídu hořlavosti UL94 V0, stupeň znečištění 2, kategorii přepětí II a jmenovité rázové napětí 2,5 kV.
Proč si vybrat tento konektor?
- Jde o zásuvný konektor DPS určený pro montáž na tištěné spoje.
- Poskytuje 22 pólů, což umožňuje připojení více signálů nebo obvodů.
- Má jmenovitý proud 9 A, vhodný pro běžné signálové a nízkoproudové aplikace.
- Elektrické připojení je ve formě THR (Through‑Hole Reflow), což usnadňuje montáž pomocí reflow pájení.
- Dodává ho výrobce Weidmüller, katalogové číslo 1727910000.
Interní název produktu
S2L 3.5/22/90G 3.5 Sn or
Podrobný popis produktu
S2L 3.50/22/90G 3.5SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
