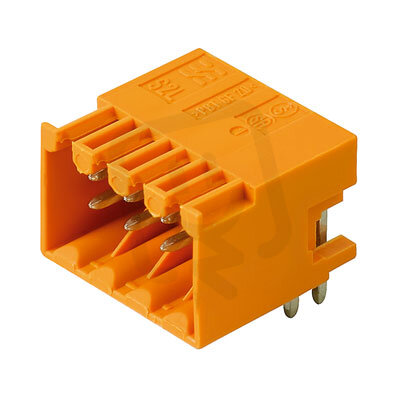

Zásuvný konektor DPS S2L 3.50/14/90G 3.5SN OR BX WEIDMÜLLER 1727870000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
104,56 Kč
Cena po registraci:
93,35 Kč/ks
Po registraci bez DPH:
77,15 Kč
Vaše cena s DPH:
97,24 Kč/ks
Vaše cena bez DPH:
80,36 Kč/ks
ks
Zadávejte násobky 66 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016637
- Kód dodavatele:
- 1727870000
- EAN:
- 4032248039388
- Standardní balení:
- 66 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 14
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L 3.50/14/90G 3.5SN OR BX WEIDMÜLLER 1727870000
Zásuvný konektor DPS S2L 3.50/14/90G 3.5SN OR BX WEIDMÜLLER 1727870000 (EAN 4032248039388) je pevný konektor pro DPS s 14 póly, jmenovitým proudem 9 A a jmenovitým napětím 125 V.
Má oranžové těleso z termoplastu, kolíkové kontakty s povrchovou úpravou z cínu, délku pinu 3,5 mm a modulární rozteč 3,5 mm; upevnění je řešeno pájením (pevný konektor) a úhel PCB/kontaktu je 0°/180°.
Podporuje THR připojení a flexibilní připojení k PCB, má kategorii přepětí II, stupeň znečištění 2, jmenovité rázové napětí 2,5 kV, třídu hořlavosti izolace UL94 V0 a provozní teplotu -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Řešení pro propojení na desce plošných spojů s 14 póly, které umožňuje kompaktní uspořádání signálů.
- Navržen pro provoz s jmenovitým proudem 9 A, což vyhoví běžným napájecím a signálovým požadavkům.
- Umožňuje montáž pomocí THR připojení, což zjednodušuje pájení a integraci do sériové výroby.
Interní název produktu
S2L 3.5/14/90G 3.5 Sn or
Podrobný popis produktu
S2L 3.50/14/90G 3.5SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
