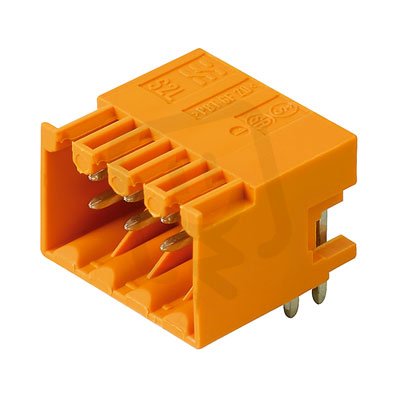

Zásuvný konektor DPS S2L 3.50/10/90G 3.5SN OR BX WEIDMÜLLER 1727850000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
74,58 Kč
Cena po registraci:
66,60 Kč/ks
Po registraci bez DPH:
55,04 Kč
Vaše cena s DPH:
69,37 Kč/ks
Vaše cena bez DPH:
57,33 Kč/ks
ks
Zadávejte násobky 96 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016635
- Kód dodavatele:
- 1727850000
- EAN:
- 4032248039364
- Standardní balení:
- 96 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 10
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L 3.50/10/90G 3.5SN OR BX WEIDMÜLLER 1727850000
Zásuvný konektor DPS S2L 3.50/10/90G 3.5SN OR BX WEIDMÜLLER (EAN: 4032248039364) je pevný konektor pro desky plošných spojů se 10 póly, jmenovitým proudem 9 A a jmenovitým napětím 125 V.
Má horizontální uspořádání kontaktů 0°/180°, modulární rozteč kontaktů a připojení 3,5 mm, délku pinu 3,5 mm, typ kontaktu kolík a povrch kontaktu pokovený cínem; elektrické připojení je přes THR a typ připojení je flexibilní konektor PCB, upevnění pájením.
Izolační těleso je z termoplastu (UL94 V0), kategorie přepětí II, stupeň znečištění 2, jmenovité rázové napětí 2,5 kV a pracovní teplota -50 až 100 °C; barva tělesa je oranžová.
Proč si vybrat tento zásuvný konektor?
- Je určen pro osazení na DPS a nabízí 10 pólů, což umožňuje soustředit více signálových či napájecích cest v kompaktním provedení.
- Má jmenovitý proud 9 A, který odpovídá požadavkům běžných signálních a nízkonapěťových obvodů.
- Použité připojení THR (Through-Hole Reflow) podporuje reflow proces a zlepšuje mechanickou pevnost spoje na desce.
Interní název produktu
S2L 3.5/10/90G 3.5 Sn or
Podrobný popis produktu
S2L 3.50/10/90G 3.5SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
