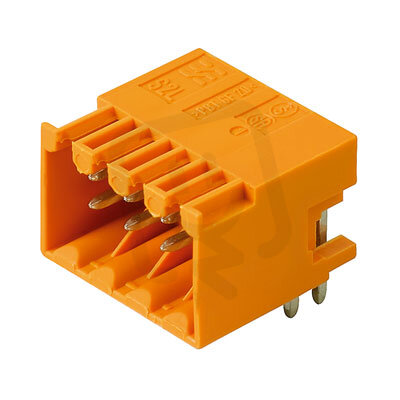

Zásuvný konektor DPS S2L 3.50/08/90G 3.5SN OR BX WEIDMÜLLER 1727840000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
59,81 Kč
Cena po registraci:
53,40 Kč/ks
Po registraci bez DPH:
44,13 Kč
Vaše cena s DPH:
55,62 Kč/ks
Vaše cena bez DPH:
45,97 Kč/ks
ks
Zadávejte násobky 120 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016634
- Kód dodavatele:
- 1727840000
- EAN:
- 4032248036820
- Standardní balení:
- 120 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 125 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 9 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- cín
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 3,5 mm
- Modulární rozteč připojení:
- 3,5 mm
- Počet pólů:
- 8
- Pracovní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS S2L 3.50/08/90G 3.5SN OR BX WEIDMÜLLER 1727840000
Zásuvný konektor DPS S2L 3.50/08/90G 3.5SN OR BX WEIDMÜLLER (EAN: 4032248036820) má 8 pólů, jmenovitý proud 9 A a jmenovité napětí 125 V.
Konfigurace obsahuje Připojení THR s typem kontaktu kolík pro pájení na DPS, modulární rozteč připojení 3,5 mm a délku pinu 3,5 mm.
Těleso je z termoplastu v barvě oranžová, kontakty mají povrch cín; konektor splňuje třídu hořlavosti UL94 V0, kategorii přepětí II, jmenovité rázové napětí 2,5 kV a pracovní teplotu -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Určen pro montáž na tištěný spoj jako zásuvný konektor DPS, což usnadňuje integraci do elektronických sestav.
- Má 8 pólů, takže umožňuje připojení více signálových nebo napájecích cest.
- Je dimenzován pro jmenovitý proud 9 A, vhodný pro obvody s tímto zatížením.
- S typem elektrického připojení THR pro kompatibilitu s procesy pájení a osazování THR.
Interní název produktu
S2L 3.5/8/90G 3.5 Sn or
Podrobný popis produktu
S2L 3.50/08/90G 3.5SN OR BX
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 3.50 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
