Svorka PCB LL 9.52/02/90 5.0SN BK BX WEIDMÜLLER 1724700000

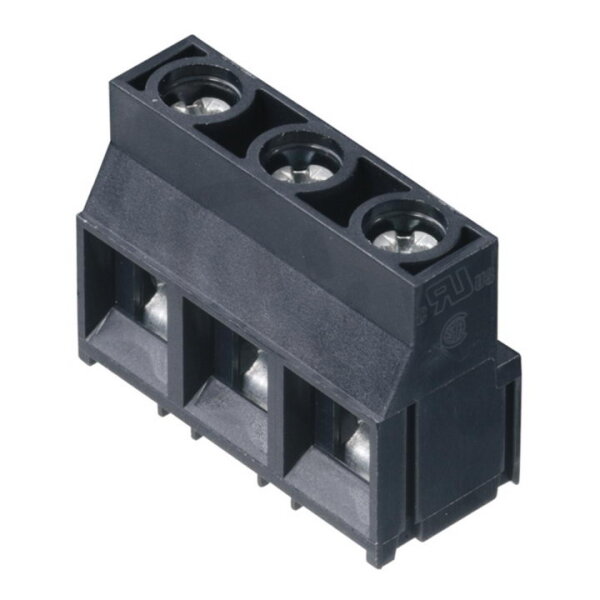

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
32,85 Kč
Cena po registraci:
29,33 Kč/ks
Po registraci bez DPH:
24,24 Kč
Vaše cena s DPH:
30,55 Kč/ks
Vaše cena bez DPH:
25,25 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016437
- Kód dodavatele:
- 1724700000
- EAN:
- 4008190959791
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 32 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 9,52 mm
- Počet elektrických připojení:
- 2
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,5-4 mm2
- Pro průřez lanka bez koncovky:
- 0,22-4 mm2
- Pro průřez pevného vodiče:
- 0,18-6 mm2
- Průřez vícežilového připojení:
- 0,22-0,22 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 26,5 mm
Svorka PCB LL 9.52/02/90 5.0SN BK BX WEIDMÜLLER 1724700000
Svorka PCB LL 9.52/02/90 5.0SN BK BX WEIDMÜLLER (EAN 4008190959791) je pájecí svorka pro DPS v provedení černá.
Má jmenovitý proud 32 A a jmenovité napětí 1000 V, připojení vodiče je šroubové a připojitelné průřezy jsou pevný vodič 0,18–6 mm2, lanko 0,5–4 mm2 a vícežilové připojení 0,22–0,22 mm2.
Izolace z polyamidu (PA) s třídou hořlavosti UL94 V0, modulární rozteč 9,52 mm, výška 26,5 mm, pracovní teplota -50–120 °C, krytí IP20 a jmenovité rázové napětí 8 kV.
Proč si vybrat tuto svorku?
- Je navržena pro jmenovitý proud 32 A, vhodná pro běžná proudová zapojení na PCB.
- Umožňuje připojení pevného vodiče o průřezu 0,18 až 6 mm², takže pokryje široké spektrum vodičů.
- U vícežilového připojení výrobce uvádí průřez 0,22 mm², v souladu se specifikací svorky.
Interní název produktu
LL 9.5/2/90 5.0 SW
Podrobný popis produktu
LL 9.52/02/90 5.0SN BK BX
Svorka PCB, 1000 V, 32 A, Rozteč v mm: 9.52, 6 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 1000 V, 32 A, Rozteč v mm: 9.52, 6 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
