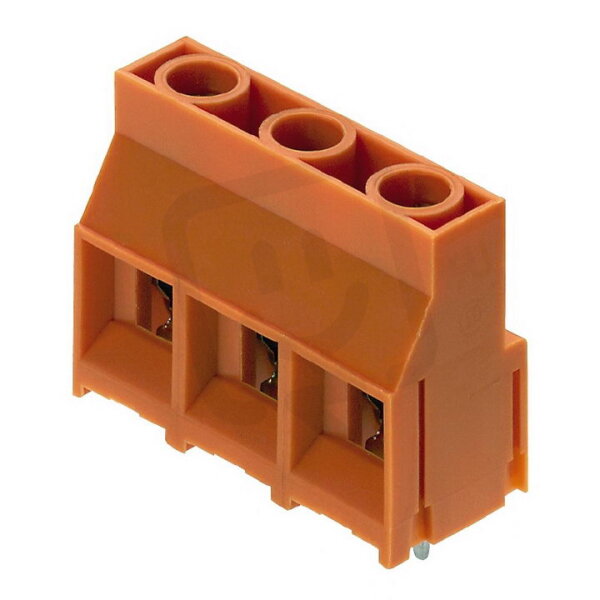

Svorka PCB LL 9.52/03/90 5.0SN OR BX WEIDMÜLLER 1724690000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
49,08 Kč
Cena po registraci:
43,81 Kč/ks
Po registraci bez DPH:
36,21 Kč
Vaše cena s DPH:
45,64 Kč/ks
Vaše cena bez DPH:
37,72 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016436
- Kód dodavatele:
- 1724690000
- EAN:
- 4008190959784
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 32 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 9,52 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,5-4 mm2
- Pro průřez lanka bez koncovky:
- 0,22-4 mm2
- Pro průřez pevného vodiče:
- 0,18-6 mm2
- Průřez vícežilového připojení:
- 0,22-0,22 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 26,5 mm
Svorka PCB LL 9.52/03/90 5.0SN OR BX WEIDMÜLLER 1724690000
Svorka PCB LL 9.52/03/90 5.0SN OR BX WEIDMÜLLER 1724690000 (EAN 4008190959784) je třípólová DPS svorka v barvě oranžová s izolací z polyamidu (PA) a modulární roztečí 9,52 mm.
Má jmenovitý proud 32 A, jmenovité napětí 1000 V a jmenovité rázové napětí 8 kV; připojitelné průřezy vodičů jsou pevné 0,18–6 mm², vícežilové 0,22–0,22 mm², lanko 0,5–4 mm² a bez koncovky 0,22–4 mm².
Upevnění a připojení na DPS probíhá pájením, vodiče se upevňují šroubovým připojením, krytí připojené části IP20, stupeň znečištění 2, třída hořlavosti UL94 V0, kategorie přepětí II a pracovní teplota -50 až 120 °C.
Proč si vybrat tuto svorku?
- Svorka má jmenovitý proud 32 A, což určuje její zatížitelnost v elektrických obvodech.
- Je určena pro připojení pevného vodiče s průřezem 0,18–6 mm², takže pokryje široké spektrum velikostí vodičů.
- Podporuje vícežilové připojení s průřezem 0,22–0,22 mm², vhodné pro jemnější vícežilové vodiče.
- Je navržena pro montáž na DPS (PCB), což umožňuje přímé upevnění na desku plošných spojů.
- Dodává ji Weidmüller, typ 1724690000, podle katalogového označení výrobce.
Interní název produktu
LL 9.5/3/90 5.0 OR
Podrobný popis produktu
LL 9.52/03/90 5.0SN OR BX
Svorka PCB, 1000 V, 32 A, Rozteč v mm: 9.52, 6 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 1000 V, 32 A, Rozteč v mm: 9.52, 6 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
