Svorka PCB LM2N 3.50/06/90 4.5SN BK BX WEIDMÜLLER 1720010000

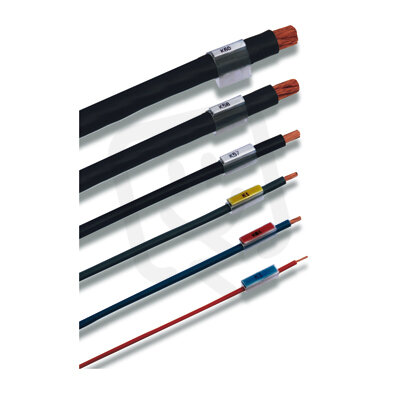

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
98,28 Kč
Cena po registraci:
87,75 Kč/ks
Po registraci bez DPH:
72,52 Kč
Vaše cena s DPH:
91,39 Kč/ks
Vaše cena bez DPH:
75,53 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016181
- Kód dodavatele:
- 1720010000
- EAN:
- 4008190354329
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 11 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 6
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 28,6 mm
Svorka PCB LM2N 3.50/06/90 4.5SN BK BX WEIDMÜLLER 1720010000
Svorka PCB LM2N 3.50/06/90 4.5SN BK BX WEIDMÜLLER 1720010000 (EAN 4008190354329) je šestipólová DPS svorka s 6 elektrickými připojeními a modulární roztečí 3,5 mm.
Určena pro průřez vodiče 0,5-1,5 mm2 (pevné i lanko bez koncovky), s jmenovitým proudem 11 A a jmenovitým napětím 160 V, barvou tělesa černá, krytím IP20 a pracovním rozsahem -50 až 100 °C; tělo z polyamidu (UL94 V2), typ upevnění DPS pájení, typ připojení vodiče šroubové a typ připojení DPS pájecí, délka pinu 4,5 mm.
Proč si vybrat tuto svorku?
- Je navržena pro přímou montáž na plošný spoj jako svorka PCB, což usnadňuje integraci do desky.
- Umožňuje připojení pevného vodiče o průřezu 0,5–1,5 mm².
- Navržena pro jmenovitý proud 11 A, vhodná pro běžné aplikace v malých a středních obvodech.
- Dodávána výrobcem Weidmüller pod číslem dílu 1720010000.
- K dostání v černém (BK) provedení.
Interní název produktu
LM2N 3.5/6 4.5 če
Podrobný popis produktu
LM2N 3.50/06/90 4.5SN BK BX
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 6, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 6, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
