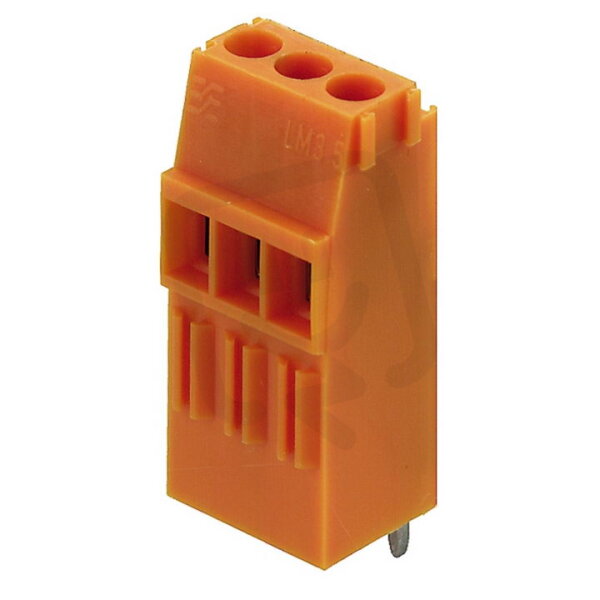

Svorka PCB LM1N 3.50/03/90 3.2SN OR BX WEIDMÜLLER 1716720000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
56,40 Kč
Cena po registraci:
50,36 Kč/ks
Po registraci bez DPH:
41,62 Kč
Vaše cena s DPH:
52,45 Kč/ks
Vaše cena bez DPH:
43,35 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0015962
- Kód dodavatele:
- 1716720000
- EAN:
- 4008190396275
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 11 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 27,3 mm
Svorka PCB LM1N 3.50/03/90 3.2SN OR BX WEIDMÜLLER 1716720000
Svorka PCB LM1N 3.50/03/90 3.2SN OR BX od Weidmüller (EAN 4008190396275) je třípólová svorka pro DPS s 3 elektrickými připojeními, určená pro pájené upevnění a s modulární roztečí 3,5 mm.
Umožňuje připojení pevných vodičů i lanek bez koncovky v rozsahu 0,5–1,5 mm², má jmenovitý proud 11 A a jmenovité napětí 160 V, přičemž vodiče se upínají šroubovým připojením a DPS se pájí (typ upevnění: pájení), krytí při připojení je IP20.
Těleso z polyamidu (PA) v oranžové barvě má výšku 27,3 mm, jmenovité rázové napětí 2,5 kV, třídu hořlavosti UL94 V2, kategorii přepětí II a provozní teplotu -50 až 100 °C.
Proč si vybrat tuto svorku?
- Je určena pro montáž na plošný spoj (PCB) jako svorka PCB.
- Umožňuje připojení pevného vodiče s průřezem 0,5–1,5 mm².
- Má jmenovitý proud 11 A.
- Rozteč pólů činí 3,50 mm.
- Pro snadnou identifikaci je v oranžovém (OR) provedení.
- Originální označení a kód výrobce: WEIDMÜLLER 1716720000 (LM1N 3.50/03/90 3.2SN).
Interní název produktu
LM1N 3.5/3 3.2 or
Podrobný popis produktu
LM1N 3.50/03/90 3.2SN OR BX
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
