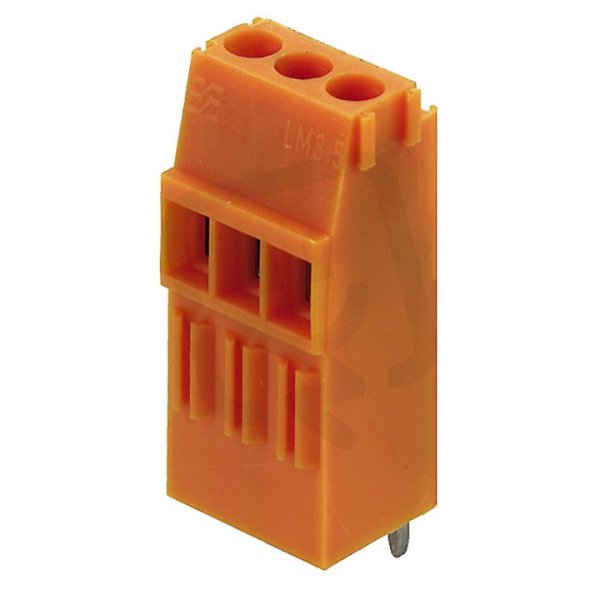

Svorka PCB LM1N 3.50/02/90 3.2SN OR BX WEIDMÜLLER 1716710000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
37,68 Kč
Cena po registraci:
33,64 Kč/ks
Po registraci bez DPH:
27,80 Kč
Vaše cena s DPH:
35,04 Kč/ks
Vaše cena bez DPH:
28,96 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0015961
- Kód dodavatele:
- 1716710000
- EAN:
- 4008190396282
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 11 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 2
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 27,3 mm
Svorka PCB LM1N 3.50/02/90 3.2SN OR BX WEIDMÜLLER 1716710000
Svorka PCB LM1N 3.50/02/90 3.2SN OR BX WEIDMÜLLER (EAN 4008190396282) je pájecí svorka pro DPS v oranžovém provedení se šroubovým připojením vodiče a pájecím připojením k PCB.
Umožňuje připojení vodičů o průřezu 0,5–1,5 mm² (pevné i lanko), má jmenovitý proud 11 A, jmenovité napětí 160 V, modulární rozteč 3,5 mm, výšku 27,3 mm, délku pinu 3,2 mm a provozní teplotu -50 až 100 °C; krytí připojených částí je IP20, izolace z polyamidu (UL94 V2) a jmenovité rázové napětí 2,5 kV, kategorie přepětí II.
Proč si vybrat tuto svorku?
- Svorka pro PCB — vhodná pro přímé připojení vodičů na tištěný spoj, když potřebujete pevné a úsporné řešení.
- Rozteč 3,50 mm — kompaktní rozměr vhodný do hustě osazených desek a úsporných rozváděčů.
- Pro průřez pevného vodiče 0,5–1,5 mm² — umožňuje spolehlivé připojení běžných pevných vodičů v malých elektrických obvodech.
- Jmenovitý proud 11 A — dimenzováno pro nízkonapěťové obvody s vyššími proudovými požadavky než u miniaturních svorek.
- Výrobce Weidmüller, kód 1716710000 — pro snadnou identifikaci a objednávání komponenty.
Interní název produktu
LM1N 3.5/2 3.2 or
Podrobný popis produktu
LM1N 3.50/02/90 3.2SN OR BX
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
