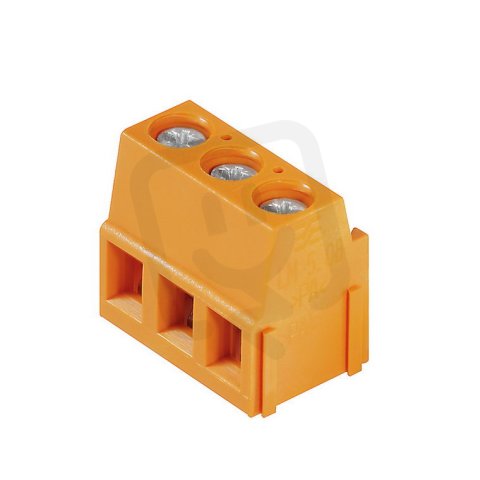

Svorka PCB LM 5.08/02/90 3.5SN OR BX WEIDMÜLLER 1716080000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
12,55 Kč
Cena po registraci:
11,20 Kč/ks
Po registraci bez DPH:
9,26 Kč
Vaše cena s DPH:
11,66 Kč/ks
Vaše cena bez DPH:
9,64 Kč/ks
ks
Zadávejte násobky 500 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017805
- Kód dodavatele:
- 1716080000
- EAN:
- 4008190365370
- Standardní balení:
- 500 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 2
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 17,3 mm
Svorka PCB LM 5.08/02/90 3.5SN OR BX WEIDMÜLLER 1716080000
Svorka PCB LM 5.08/02/90 3.5SN OR BX WEIDMÜLLER 1716080000 (EAN 4008190365370) je 2-polová plošná svorka určená pro přímé pájení na DPS.
Má jmenovitý proud 17,5 A, jmenovité napětí 320 V, modulární rozteč připojení 5,08 mm a délku pinu 3,5 mm; připojení vodiče je šroubové a připojení na PCB je pájecí.
Podporuje průřez pevného vodiče 0,2–2,5 mm², laněného vodiče 0,25–1,5 mm² a lanka bez koncovky 0,2–2,5 mm²; těleso je z polyamidu (PA) v barvě oranžová, krytí při připojení IP20, provozní teplota -50–120 °C, jmenovité rázové napětí 4 kV, kategorie přepětí II a třída hořlavosti UL94 V0.
Proč si vybrat tuto svorku pro PCB?
- Určena pro přímou montáž na desku plošných spojů — montáž na PCB usnadňuje integraci do elektronických sestav.
- Má jmenovitý proud 17,5 A, což ji předurčuje pro napájení obvodů s mírným až středním zatížením.
- Podporuje připojení pevného vodiče s průřezem 0,2–2,5 mm², takže je kompatibilní s běžnými vodiči používanými v průmyslových i spotřebních aplikacích.
Interní název produktu
LM 5.08/2/90 or
Podrobný popis produktu
LM 5.08/02/90 3.5SN OR BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
