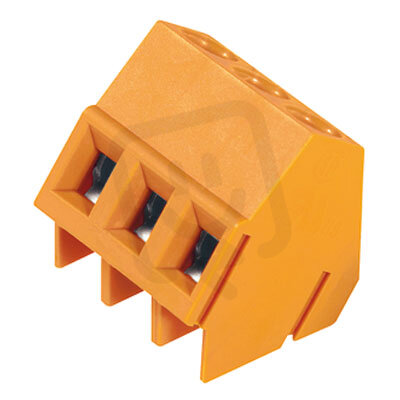

Svorka PCB LM 5.08/02/135 3.5SN BK BX WEIDMÜLLER 1716060000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
15,35 Kč
Cena po registraci:
13,71 Kč/ks
Po registraci bez DPH:
11,33 Kč
Vaše cena s DPH:
14,28 Kč/ks
Vaše cena bez DPH:
11,80 Kč/ks
ks
Zadávejte násobky 500 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017803
- Kód dodavatele:
- 1716060000
- EAN:
- 4008190365356
- Standardní balení:
- 500 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 2
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 19 mm
Svorka PCB LM 5.08/02/135 3.5SN BK BX WEIDMÜLLER 1716060000
Svorka PCB LM 5.08/02/135 3.5SN BK BX WEIDMÜLLER (EAN: 4008190365356) se jmenovitým proudem 17,5 A a jmenovitým napětím 320 V je určena pro pájecí upevnění na DPS a kombinuje pájecí připojení DPS s šroubovým připojením vodiče.
Pro připojení podporuje pevné vodiče 0,2–2,5 mm², lanko s koncovkou 0,25–1,5 mm² a bez koncovky 0,2–2,5 mm², má 2 elektrická připojení, modulární rozteč 5,08 mm a délku pinu 3,5 mm; barva tělesa je černá a výška 19 mm.
Krytí při připojení je IP20, izolace je z polyamidu (PA) s třídou hořlavosti UL94 V0, jmenovité rázové napětí 4 kV, kategorie přepětí II, stupeň znečištění 2 a pracovní teplota je -50–120 °C.
Proč si vybrat tuto svorku?
- Tato svorka PCB je určena pro připojení vodičů přímo na desku plošných spojů.
- Má jmenovitý proud 17,5 A, který vyhovuje běžným aplikacím napájení.
- Je vhodná pro pevné vodiče o průřezu 0,2–2,5 mm², což pokrývá široké spektrum průřezů.
- Standardní rozteč kontaktů 5,08 mm (LM 5.08) usnadňuje návrh DPS.
- Barva je označena BK (černá), vhodná pro běžné provedení desek a rozvaděčů.
- Výrobce WEIDMÜLLER, kód produktu 1716060000, pro snadnou identifikaci a objednávku.
Interní název produktu
LM 5.08/2/135 če
Podrobný popis produktu
LM 5.08/02/135 3.5SN BK BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 13
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 13
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
