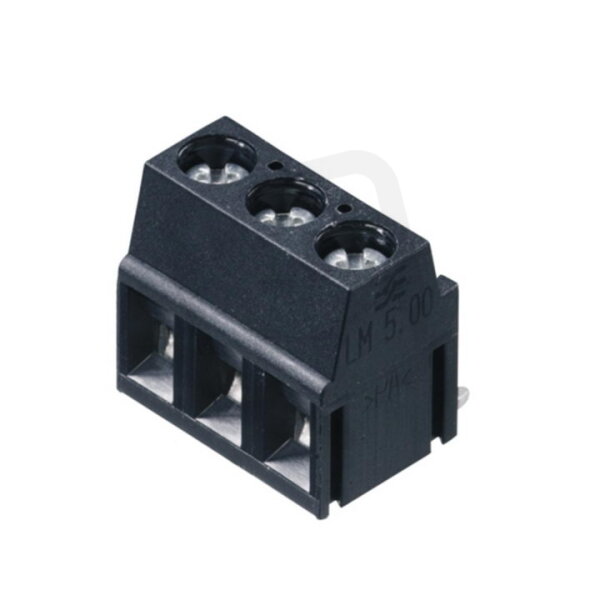

Svorka PCB LM 5.00/03/180 3.5SN BK BX WEIDMÜLLER 1715280000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
20,17 Kč
Cena po registraci:
18,00 Kč/ks
Po registraci bez DPH:
14,88 Kč
Vaše cena s DPH:
18,76 Kč/ks
Vaše cena bez DPH:
15,50 Kč/ks
ks
Zadávejte násobky 500 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017785
- Kód dodavatele:
- 1715280000
- EAN:
- 4008190365165
- Standardní balení:
- 500 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP10
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 13,5 mm
Svorka PCB LM 5.00/03/180 3.5SN BK BX WEIDMÜLLER 1715280000
Svorka PCB LM 5.00/03/180 3.5SN BK BX WEIDMÜLLER 1715280000 (EAN 4008190365165) je třípólová DPS svorka určená pro pájení.
Má jmenovitý proud 17,5 A a jmenovité napětí 320 V, přijímá pevné vodiče 0,2–2,5 mm², lana 0,25–1,5 mm² a lanko bez koncovky 0,2–2,5 mm², s modulární roztečí připojení 5 mm a délkou pinu 3,5 mm; typ připojení vodiče je šroubové a typ upevnění pájení.
Těleso je z polyamidu (PA) s třídou hořlavosti UL94 V0, krytí připojené IP10, jmenovité rázové napětí 4 kV, stupeň znečištění 2, výška 13,5 mm a provozní teplota -50–120 °C.
Proč si vybrat tuto svorku pro PCB?
- Typ a výrobce: Svorka PCB LM 5.00/03/180 3.5SN BK BX, Weidmüller, č. dílu 1715280000.
- Určení: pro montáž na plošný spoj (PCB), vhodná pro pevné osazení do desky.
- Jmenovitý proud: 17,5 A, dimenzována pro běžné proudové zatížení v obvodech.
- Pro vodiče: pevné vodiče o průřezu 0,2 až 2,5 mm², což pokrývá široké spektrum průřezů.
- Rozteč/rozměr: LM 5,00 mm, kompatibilní s běžnými návrhy DPS.
Interní název produktu
LM 5.00/3/180 če
Podrobný popis produktu
LM 5.00/03/180 3.5SN BK BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 18
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.00, 2.5 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 18
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
