Svorka PCB LM 3.50/03/135 3.2SN OR BX WEIDMÜLLER 1715020000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
42,14 Kč
Cena po registraci:
37,63 Kč/ks
Po registraci bez DPH:
31,10 Kč
Vaše cena s DPH:
39,19 Kč/ks
Vaše cena bez DPH:
32,39 Kč/ks
ks
Zadávejte násobky 168 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017771
- Kód dodavatele:
- 1715020000
- EAN:
- 4008190337353
- Standardní balení:
- 168 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 15,9 mm
Svorka PCB LM 3.50/03/135 3.2SN OR BX WEIDMÜLLER 1715020000

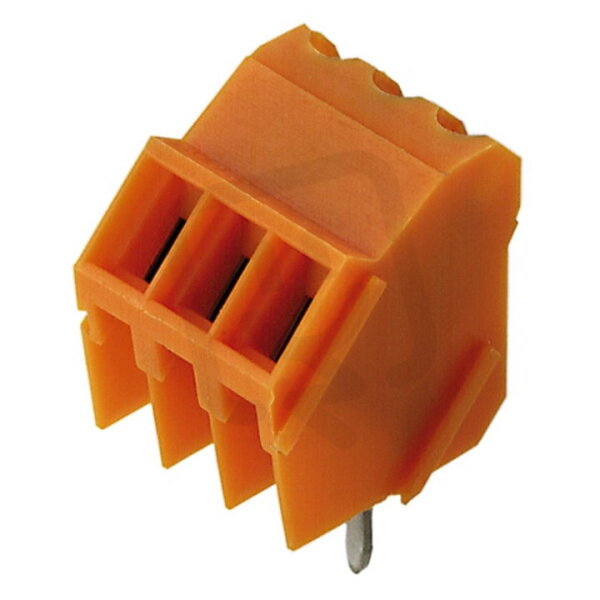

Svorka PCB LM 3.50/03/135 3.2SN OR BX od Weidmüller (EAN: 4008190337353) je třípólová svorka pro DPS s 3,5 mm modulární roztečí a 3,2 mm délkou pinu vhodná pro pájení.
Umožňuje připojení pevného vodiče i lanka v rozsahu 0,5–1,5 mm² pomocí šroubového připojení, má jmenovitý proud 14 A a jmenovité napětí 160 V.
Těleso z polyamidu (PA) v oranžové barvě odpovídá stupni krytí IP20, pracuje při teplotách -50 až 100 °C, má třídu hořlavosti UL94 V2 a jmenovité rázové napětí 2,5 kV (kategorie přepětí II).
Proč si vybrat tuto svorku PCB?
- Určena pro přímou montáž na desku plošných spojů jako svorka PCB.
- Vyrobena společností WEIDMÜLLER, katalogové číslo 1715020000.
- Má jmenovitý proud 14 A, vhodný pro běžné nízkoproudé obvody.
- Umožňuje připojení pevného vodiče v rozsahu 0,5–1,5 mm².
- Standardní rozteč 3,50 mm (řada LM 3.50) pro kompaktní uspořádání spoje.
Interní název produktu
LM 3.5/3/135 3.2 or
Podrobný popis produktu
LM 3.50/03/135 3.2SN OR BX
Svorka PCB, 160 V, 16 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 135
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 16 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 135
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
