Svorka PCB LM 3.50/02/135 3.2SN OR BX WEIDMÜLLER 1714980000

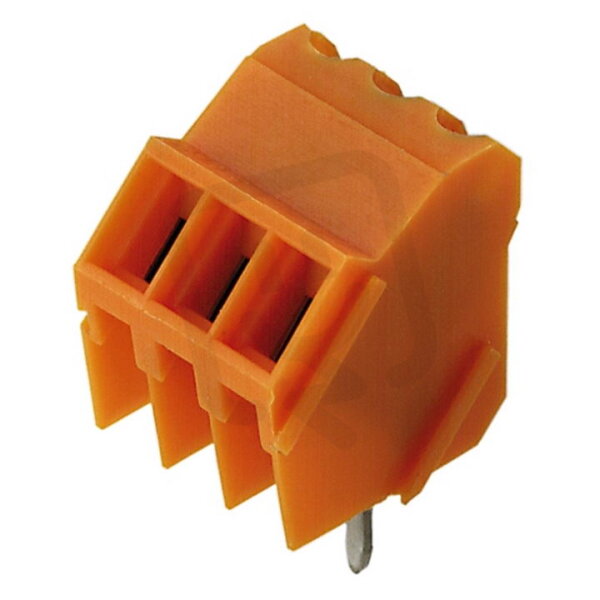

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
28,00 Kč
Cena po registraci:
25,00 Kč/ks
Po registraci bez DPH:
20,66 Kč
Vaše cena s DPH:
26,04 Kč/ks
Vaše cena bez DPH:
21,52 Kč/ks
ks
Zadávejte násobky 246 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017768
- Kód dodavatele:
- 1714980000
- EAN:
- 4008190337315
- Standardní balení:
- 246 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 14 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 2
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 15,9 mm
Svorka PCB LM 3.50/02/135 3.2SN OR BX WEIDMÜLLER 1714980000
Svorka PCB LM 3.50/02/135 3.2SN OR BX WEIDMÜLLER 1714980000 (EAN 4008190337315) je svorka pro montáž na DPS se 2 elektrickými připojeními.
Má jmenovitý proud 14 A, jmenovité napětí 160 V, modulární rozteč 3,5 mm a umožňuje připojení vodičů pevného i lankového průřezu 0,5–1,5 mm² pomocí šroubového připojení, délka pinu 3,2 mm.
Barva tělesa je oranžová, typ krytí po připojení IP20, typ upevnění pájení, materiál izolace polyamid (PA), třída hořlavosti UL94 V2, jmenovité rázové napětí 2,5 kV, kategorie přepětí II a provozní teplota -50–100 °C.
Proč si vybrat tuto svorku PCB?
- Určení: svorka je určena pro přímou montáž na tištěné spoje (PCB), což zjednodušuje zapojení vodičů na desce.
- Jmenovitý proud: navržena pro proud 14 A, vhodná pro běžné signálové a napájecí okruhy.
- Pro průřez pevného vodiče: podporuje pevné vodiče o průřezu 0,5–1,5 mm², pokrývá standardní vodiče používané v elektronických zapojeních.
- Rozměrové označení: LM 3.50 naznačuje rozteč 3,50 mm, kompatibilní se standardními PCB rozestupy.
- Výrobce a kód: Weidmüller, typové číslo 1714980000 (LM 3.50/02/135 3.2SN).
Interní název produktu
LM 3.5/2/135 3.2 or
Podrobný popis produktu
LM 3.50/02/135 3.2SN OR BX
Svorka PCB, 160 V, 16 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 135
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 16 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 2, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 135
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
