Svorka PCB LM2N 3.50/48/90 3.2SN OR BX WEIDMÜLLER 1703920000

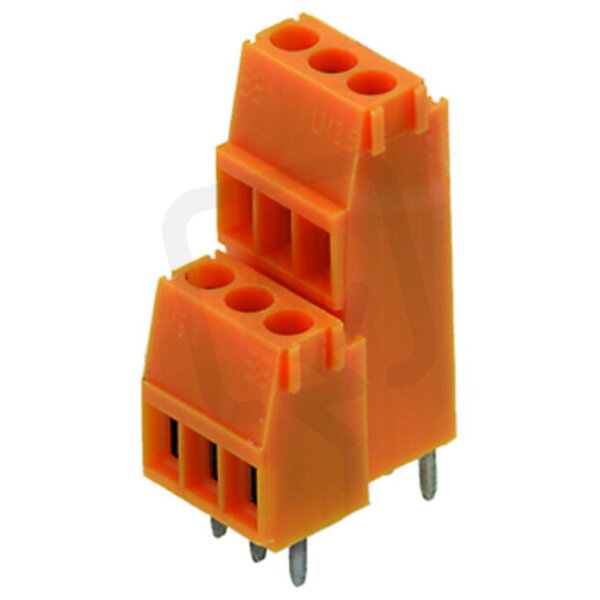

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
787,25 Kč
Cena po registraci:
702,90 Kč/ks
Po registraci bez DPH:
580,91 Kč
Vaše cena s DPH:
732,15 Kč/ks
Vaše cena bez DPH:
605,08 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017154
- Kód dodavatele:
- 1703920000
- EAN:
- 4008190910990
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 11 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 48
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 27,3 mm
Svorka PCB LM2N 3.50/48/90 3.2SN OR BX WEIDMÜLLER 1703920000
Svorka PCB LM2N 3.50/48/90 3.2SN OR (WEIDMÜLLER, EAN 4008190910990) poskytuje 48 připojení na DPS s pájecími piny dlouhými 3,2 mm a modulární roztečí 3,5 mm, vhodná pro pevné i lankové vodiče 0,5–1,5 mm² při jmenovitém proudu 11 A a jmenovitém napětí 160 V.
Má šroubové připojení vodiče a typ upevnění pájení, těleso v oranžové barvě z polyamidu (PA), výšku 27,3 mm, krytí připojené IP20, rázové napětí 2,5 kV, kategorii přepětí II, třídu hořlavosti UL94 V2 a provozní teplotu -50 až 100 °C.
Proč zvolit tuto svorku PCB?
- Je určena pro pevné vodiče s průřezem 0,5–1,5 mm², takže se hodí pro běžné spojení vodičů přímo na plošném spoji.
- Má jmenovitý proud 11 A, což umožňuje použití v obvodech do této hodnoty.
- Jedná se o díl výrobce WEIDMÜLLER s typovým označením 1703920000, pro snadnou identifikaci a objednání.
Interní název produktu
LM2N 3.5/48 3.2 or
Podrobný popis produktu
LM2N 3.50/48/90 3.2SN OR BX
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 48, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 48, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
