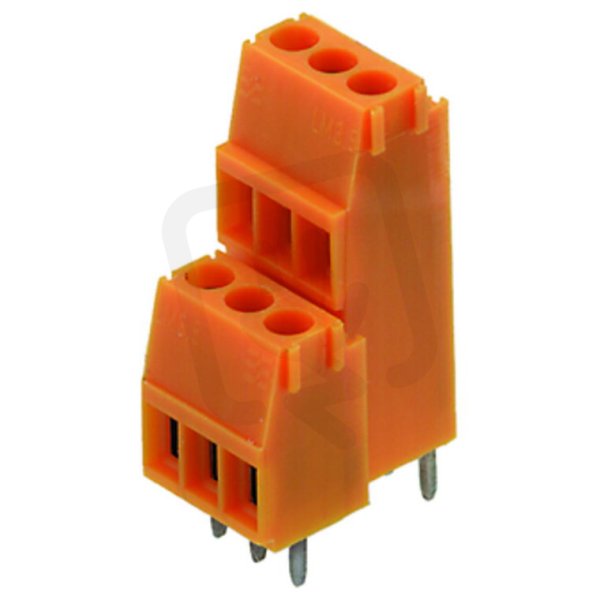

Svorka PCB LM2N 3.50/46/90 3.2SN OR BX WEIDMÜLLER 1703910000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
754,27 Kč
Cena po registraci:
673,45 Kč/ks
Po registraci bez DPH:
556,57 Kč
Vaše cena s DPH:
701,46 Kč/ks
Vaše cena bez DPH:
579,72 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017153
- Kód dodavatele:
- 1703910000
- EAN:
- 4008190910983
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 11 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 46
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 27,3 mm
Svorka PCB LM2N 3.50/46/90 3.2SN OR BX WEIDMÜLLER 1703910000
Svorka PCB LM2N 3.50/46/90 3.2SN OR BX WEIDMÜLLER (EAN: 4008190910983) pro plošné spoje s počet elektrických připojení: 46.
Podporuje pevné vodiče i lanka bez koncovky o průřezu 0,5–1,5 mm², má jmenovitý proud 11 A, jmenovité napětí 160 V, modulární rozteč 3,5 mm a kombinuje pájecí připojení DPS (délka pinu 3,2 mm) se šroubovým připojením vodiče.
Oranžové těleso z polyamidu (PA), výška 27,3 mm, krytí IP20, pracovní teplota -50 až 100 °C, jmenovité rázové napětí 2,5 kV, kategorie přepětí II a třída hořlavosti UL94 V2, upevnění pájením.
Proč si vybrat tuto svorku?
- Provedení 90° umožňuje úsporné osazení na plošném spoji a snadné kolmé zapojení.
- Rozteč 3,50 mm umožňuje kompaktní uspořádání kontaktů při zachování přehlednosti spojení.
- Pro průřez pevného vodiče 0,5–1,5 mm2 zajišťuje kompatibilitu s běžnými vodiči používanými v elektronických obvodech.
- Jmenovitý proud 11 A pokrývá požadavky pro nízkonapěťové aplikace s mírným proudovým zatížením.
- Weidmüller, kód 1703910000 usnadňuje přesnou identifikaci typu při specifikaci a objednávání.
Interní název produktu
LM2N 3.5/46 3.2 or
Podrobný popis produktu
LM2N 3.50/46/90 3.2SN OR BX
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 46, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 46, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
