Svorka PCB LM2N 3.50/42/90 3.2SN OR BX WEIDMÜLLER 1703890000

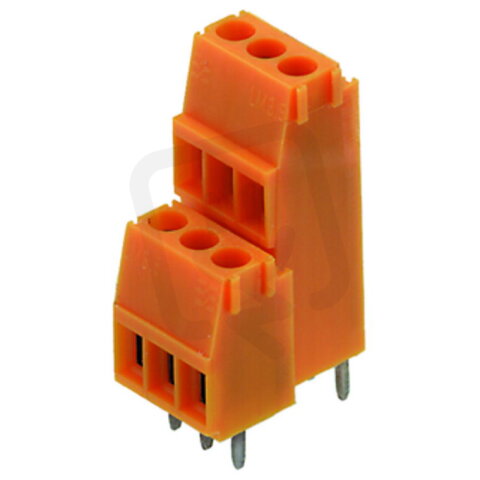

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
688,97 Kč
Cena po registraci:
615,15 Kč/ks
Po registraci bez DPH:
508,39 Kč
Vaše cena s DPH:
640,74 Kč/ks
Vaše cena bez DPH:
529,54 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017151
- Kód dodavatele:
- 1703890000
- EAN:
- 4008190910969
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 11 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 42
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 27,3 mm
Svorka PCB LM2N 3.50/42/90 3.2SN OR BX WEIDMÜLLER 1703890000
Svorka PCB LM2N 3.50/42/90 3.2SN OR (WEIDMÜLLER, EAN: 4008190910969) je vícepolová svorka pro plošné spoje určená k pájecímu upevnění s 42 elektrickými připojeními.
Podporuje připojení pevného i lanka bez koncovky v rozsahu 0,5–1,5 mm², má jmenovitý proud 11 A a jmenovité napětí 160 V, používá šroubové připojení vodiče a pájecí připojení PCB, s modulární roztečí 3,5 mm, délkou pinu 3,2 mm, výškou 27,3 mm, krytím IP20, izolací z polyamidu (PA) a pracovním rozsahem -50 až 100 °C (kategorie přepětí II, jmenovité rázové napětí 2,5 kV, UL94: V2, stupeň znečištění 2).
Proč si vybrat tuto svorku?
- Určeno pro pevné vodiče s průřezem 0,5–1,5 mm².
- Jmenovitý proud 11 A, vhodný pro běžné obvody nízkého výkonu.
- Pro přímou montáž na tištěný spoj (PCB), usnadňuje osazení plošného spoje.
- Krok kontaktů 3,50 mm (typ LM2N), vhodný pro standardní rozestupy součástek.
- Výrobce a katalogové číslo: WEIDMÜLLER 1703890000.
Interní název produktu
LM2N 3.5/42 3.2 or
Podrobný popis produktu
LM2N 3.50/42/90 3.2SN OR BX
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 42, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 42, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
