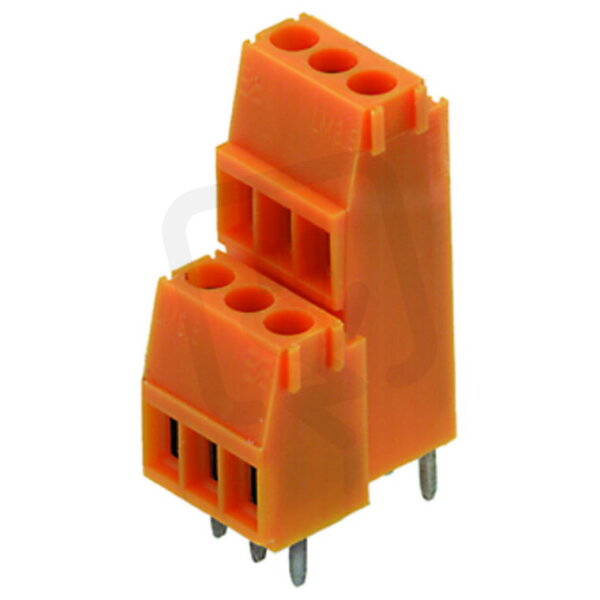

Svorka PCB LM2N 3.50/38/90 3.2SN OR BX WEIDMÜLLER 1703870000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
623,27 Kč
Cena po registraci:
556,49 Kč/ks
Po registraci bez DPH:
459,91 Kč
Vaše cena s DPH:
579,64 Kč/ks
Vaše cena bez DPH:
479,04 Kč/ks
ks
Zadávejte násobky 25 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017149
- Kód dodavatele:
- 1703870000
- EAN:
- 4008190910945
- Standardní balení:
- 25 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 11 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 38
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 27,3 mm
Svorka PCB LM2N 3.50/38/90 3.2SN OR BX WEIDMÜLLER 1703870000
Svorka PCB LM2N 3.50/38/90 3.2SN od WEIDMÜLLER, EAN 4008190910945, nabízí 38 elektrických připojení na DPS s pájecím připojením a modulární roztečí 3,5 mm.
Jmenovitý proud 11 A a jmenovité napětí 160 V, pro pevné i lanko bez koncovky 0,5–1,5 mm², s šroubovým připojením vodiče a délkou pinu 3,2 mm; krytí při připojení IP20, kategorie přepětí II a jmenovité rázové napětí 2,5 kV.
Těleso z polyamidu (PA) v barvě oranžová, třída hořlavosti UL94 V2, pracovní teplota -50–100 °C a typ upevnění pájení.
Proč si vybrat tuto svorku?
- Tato svorka určená pro montáž na PCB má rozteč kontaktů 3,50 mm, což usnadňuje husté zapojení na desce.
- Je vhodná pro pevné vodiče s průřezem 0,5–1,5 mm².
- Má jmenovitý proud 11 A, vhodný pro běžné napájecí obvody.
- Kontakty jsou uspořádány pod úhlem 90°, což může zjednodušit routování vodičů na PCB.
- Typové označení LM2N 3.50/38/90 odpovídá kompaktnímu provedení pro plošné spoje.
- Výrobce Weidmüller, katalogové číslo 1703870000, usnadňuje identifikaci a nákup náhrady.
Interní název produktu
LM2N 3.5/38 3.2 or
Podrobný popis produktu
LM2N 3.50/38/90 3.2SN OR BX
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 38, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 38, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
