Svorka PCB LM2N 3.50/32/90 3.2SN OR BX WEIDMÜLLER 1703840000

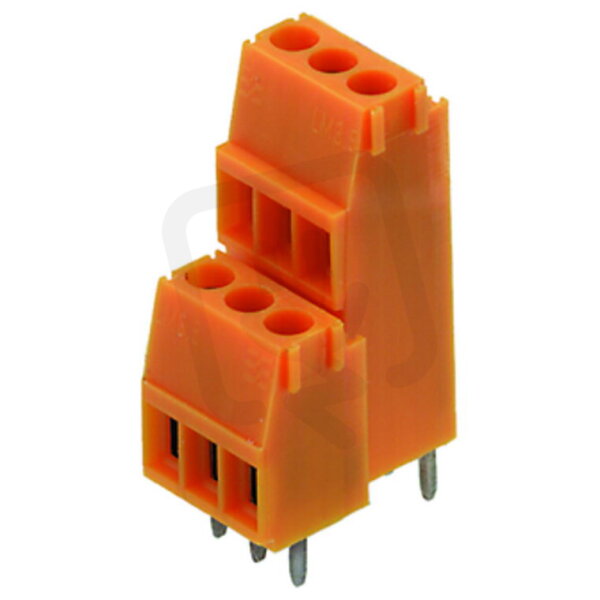

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
524,89 Kč
Cena po registraci:
468,65 Kč/ks
Po registraci bez DPH:
387,31 Kč
Vaše cena s DPH:
488,14 Kč/ks
Vaše cena bez DPH:
403,42 Kč/ks
ks
Zadávejte násobky 25 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017146
- Kód dodavatele:
- 1703840000
- EAN:
- 4008190910914
- Standardní balení:
- 25 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 11 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 32
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 27,3 mm
Svorka PCB LM2N 3.50/32/90 3.2SN OR BX WEIDMÜLLER 1703840000
Svorka PCB LM2N 3.50/32/90 3.2SN OR (Weidmüller, EAN 4008190910914) je pájecí svorka pro DPS se 32 elektrickými připojeními a modulární roztečí 3,5 mm.
Umožňuje připojení pevných vodičů i lanek bez koncovky o průřezu 0,5–1,5 mm², má jmenovitý proud 11 A, jmenovité napětí 160 V, jmenovité rázové napětí 2,5 kV a kategorii přepětí II, připojení vodiče je šroubové.
Těleso je z polyamidu (PA) v oranžové barvě; typ upevnění a připojení DPS je pájení, délka pinu 3,2 mm, krytí IP20, pracovní teplota -50–100 °C a třída hořlavosti UL94 V2.
Proč si vybrat tuto svorku PCB?
- Tato svorka patří do řady LM2N 3.50/32/90 a je určena pro montáž na tištěné spoje.
- Má rozteč 3,50 mm, která usnadňuje návrh plošného spoje a kompatibilitu s běžnými roztečemi.
- Díky úhlovému provedení 90° je vhodná tam, kde je potřeba vést vodiče rovnoběžně s deskou.
- Podporuje pevné vodiče o průřezu 0,5–1,5 mm², což pokrývá široké spektrum drobných propojení.
- Jmenovitý proud svorky je 11 A, vhodný pro obvody s nízkým až středním zatížením.
- Jedná se o výrobek Weidmüller (č. 1703840000), což usnadňuje identifikaci při objednávce nebo náhradě.
Interní název produktu
LM2N 3.5/32 3.2 or
Podrobný popis produktu
LM2N 3.50/32/90 3.2SN OR BX
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 32, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 32, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
