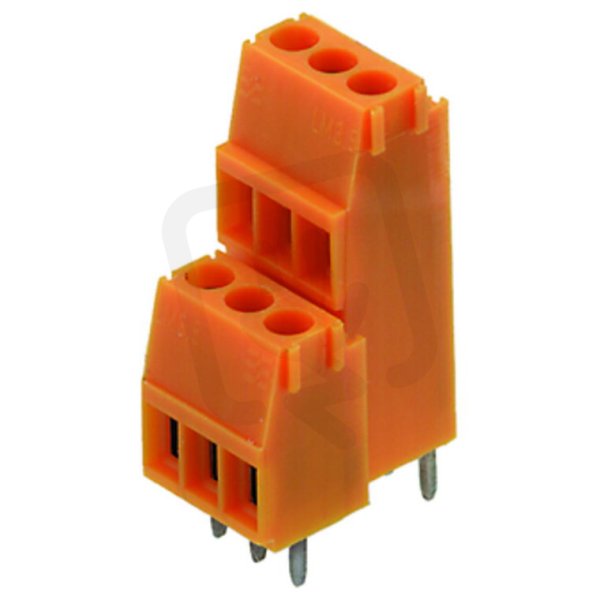

Svorka PCB LM2N 3.50/30/90 3.2SN OR BX WEIDMÜLLER 1703830000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
492,03 Kč
Cena po registraci:
439,31 Kč/ks
Po registraci bez DPH:
363,07 Kč
Vaše cena s DPH:
457,60 Kč/ks
Vaše cena bez DPH:
378,18 Kč/ks
ks
Zadávejte násobky 25 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017145
- Kód dodavatele:
- 1703830000
- EAN:
- 4008190910907
- Standardní balení:
- 25 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 11 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 30
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 27,3 mm
Svorka PCB LM2N 3.50/30/90 3.2SN OR BX WEIDMÜLLER 1703830000
Svorka PCB LM2N 3.50/30/90 3.2SN OR WEIDMÜLLER (EAN: 4008190910907) je pájecí svorka pro DPS s modulární roztečí 3,5 mm, 30 elektrickými připojeními a oranžovým tělesem.
Umožňuje připojení pevných i lankových vodičů v rozsahu 0,5–1,5 mm2 pomocí šroubového připojení, má jmenovitý proud 11 A, jmenovité napětí 160 V, délku pinu 3,2 mm a výšku 27,3 mm, krytí IP20 a provozní teplotu -50 až 100 °C.
Dále je zařazena do kategorie přepětí II, s jmenovitým rázovým napětím 2,5 kV, stupněm znečištění 2 a izolačním materiálem polyamid (PA) s třídou hořlavosti UL94 V2.
Proč si vybrat tuto svorku PCB?
- Určení: pro montáž na tištěné spoje (PCB), vhodná pro připojení vodičů přímo na desku.
- Podporuje připojení pevného vodiče s průřezem 0,5–1,5 mm².
- S jmenovitým proudem 11 A je určena pro běžné elektronické aplikace s nízkým až středním odběrem.
- Výrobce a typ: Weidmüller 1703830000, konkrétní provedení podle katalogového označení.
Interní název produktu
LM2N 3.5/30 3.2 or
Podrobný popis produktu
LM2N 3.50/30/90 3.2SN OR BX
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 30, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 30, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
