Svorka PCB LM2N 3.50/28/90 3.2SN OR BX WEIDMÜLLER 1703820000

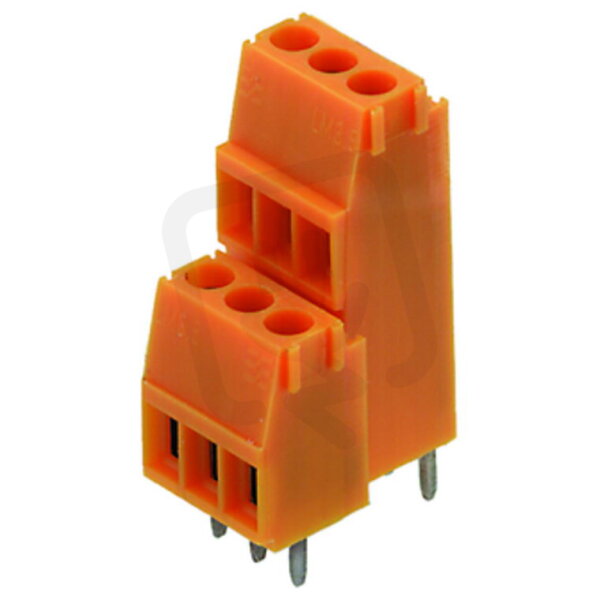

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
459,18 Kč
Cena po registraci:
409,98 Kč/ks
Po registraci bez DPH:
338,83 Kč
Vaše cena s DPH:
427,05 Kč/ks
Vaše cena bez DPH:
352,93 Kč/ks
ks
Zadávejte násobky 25 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017144
- Kód dodavatele:
- 1703820000
- EAN:
- 4008190910891
- Standardní balení:
- 25 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 11 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 28
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 27,3 mm
Svorka PCB LM2N 3.50/28/90 3.2SN OR BX WEIDMÜLLER 1703820000
Svorka PCB LM2N 3.50/28/90 3.2SN OR WEIDMÜLLER (EAN: 4008190910891) nabízí 28 elektrických připojení s modulární roztečí 3,5 mm a je dimenzovaná na 11 A, 160 V.
Podporuje připojení pevného vodiče i lanka v rozsahu 0,5–1,5 mm2 pomocí šroubového připojení a pro osazení DPS má pájecí piny délky 3,2 mm; krytí v připojeném stavu je IP20 a barva tělesa je oranžová.
Těleso z polyamidu (PA) s třídou hořlavosti UL94 V2, pracovní teplotou -50 až 100 °C a přepěťovou kategorií II s jmenovitým rázovým napětím 2,5 kV je určeno pro pájecí upevnění na DPS.
Proč si vybrat tuto svorku?
- Určena pro montáž přímo na plošný spoj: Svorka PCB LM2N 3.50/28/90 3.2SN.
- Umožňuje připojení pevného vodiče v rozsahu 0,5–1,5 mm².
- Jmenovitý proud činí 11 A, vhodné pro odpovídající proudová zatížení.
- Rozteč 3,50 mm zajišťuje kompatibilitu s běžnými PCB roztečemi.
- Dodavatelem je WEIDMÜLLER, známý dodavatel průmyslových svorek.
- Katalogové číslo produktu: 1703820000.
Interní název produktu
LM2N 3.5/28 3.2 or
Podrobný popis produktu
LM2N 3.50/28/90 3.2SN OR BX
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 28, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 28, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
