Svorka PCB LM2N 3.50/22/90 3.2SN OR BX WEIDMÜLLER 1703790000

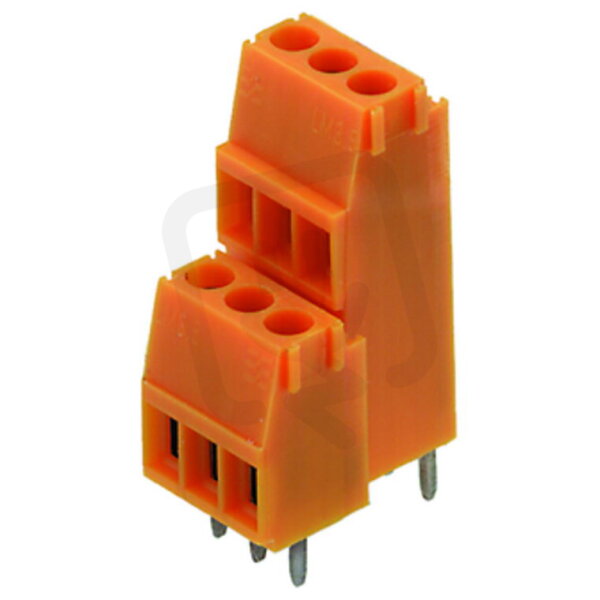

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
360,91 Kč
Cena po registraci:
322,24 Kč/ks
Po registraci bez DPH:
266,31 Kč
Vaše cena s DPH:
335,64 Kč/ks
Vaše cena bez DPH:
277,39 Kč/ks
ks
Zadávejte násobky 25 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017141
- Kód dodavatele:
- 1703790000
- EAN:
- 4008190910860
- Standardní balení:
- 25 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 11 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 22
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 27,3 mm
Svorka PCB LM2N 3.50/22/90 3.2SN OR BX WEIDMÜLLER 1703790000
Svorka PCB LM2N 3.50/22/90 3.2SN OR (WEIDMÜLLER, EAN 4008190910860) je pájecí svorka pro DPS se 22 elektrickými připojeními a roztečí 3,5 mm, určená pro připojení pevných i lanových vodičů.
Má pro průřez vodiče 0,5–1,5 mm², jmenovitý proud 11 A, jmenovité napětí 160 V, barvu oranžovou, krytí IP20, typ upevnění pájení, délku pinu 3,2 mm a pracovní teplotu -50–100 °C; těleso z polyamidu (PA) s třídou hořlavosti UL94 V2, kategorie přepětí II a jmenovitým rázovým napětím 2,5 kV.
Proč si vybrat tuto svorku?
- Pro přímé připojení na desku plošných spojů slouží svorka PCB LM2N 3.50/22/90.
- Umožňuje připojení pevného vodiče o průřezu 0,5–1,5 mm².
- Navržena pro jmenovitý proud 11 A.
- Má rozteč pólů 3,5 mm.
- Výrobce Weidmüller, katalogové číslo 1703790000.
Interní název produktu
LM2N 3.5/22 3.2 or
Podrobný popis produktu
LM2N 3.50/22/90 3.2SN OR BX
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 22, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 22, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
