Svorka PCB LM2N 3.50/20/90 3.2SN OR BX WEIDMÜLLER 1703780000

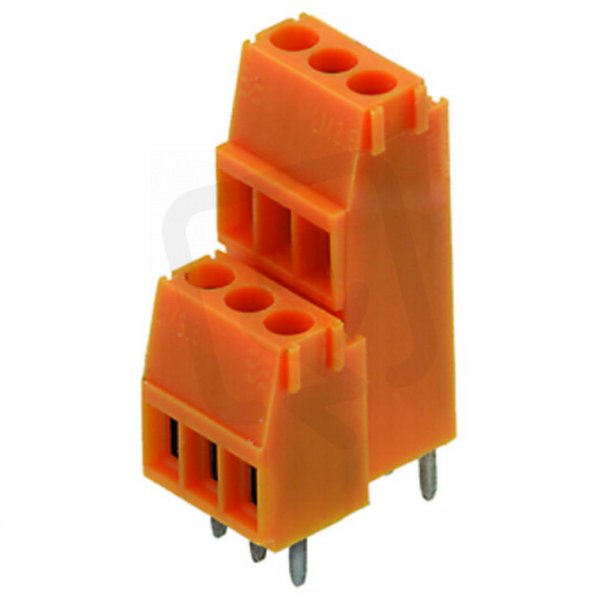

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
327,93 Kč
Cena po registraci:
292,80 Kč/ks
Po registraci bez DPH:
241,98 Kč
Vaše cena s DPH:
304,98 Kč/ks
Vaše cena bez DPH:
252,05 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017140
- Kód dodavatele:
- 1703780000
- EAN:
- 4008190910853
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 11 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 20
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 27,3 mm
Svorka PCB LM2N 3.50/20/90 3.2SN OR BX WEIDMÜLLER 1703780000
Svorka PCB LM2N 3.50/20/90 3.2SN OR BX WEIDMÜLLER 1703780000 (EAN: 4008190910853) je modulární DPS svorka se 20 připojeními a modulární roztečí 3,5 mm.
Umožňuje připojení pevného vodiče i lanka bez koncovky v rozsahu 0,5–1,5 mm², má jmenovitý proud 11 A, jmenovité napětí 160 V, délku pinu 3,2 mm a typy připojení šroubové (vodič) a pájecí (PCB).
Těleso z polyamidu (PA) v oranžové barvě nabízí krytí IP20, třídu hořlavosti UL94 V2, jmenovité rázové napětí 2,5 kV a pracovní teplotu -50–100 °C.
Proč si vybrat tuto svorku PCB?
- Navržena pro přímé použití na plošném spoji jako svorka PCB.
- Patří do produktové řady LM2N od Weidmüller.
- Zajistí připojení pevného vodiče o průřezu 0,5–1,5 mm².
- Určena pro provoz při jmenovitém proudu 11 A.
- Kompatibilní s roztečí kontaktů 3,50 mm.
- Dodávána ve variantě s orientací 90°, vhodná pro úhlové uspořádání na DPS.
Interní název produktu
LM2N 3.5/20 3.2 or
Podrobný popis produktu
LM2N 3.50/20/90 3.2SN OR BX
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 20, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 20, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
