Svorka PCB LM2N 3.50/08/90 3.2SN OR BX WEIDMÜLLER 1703720000

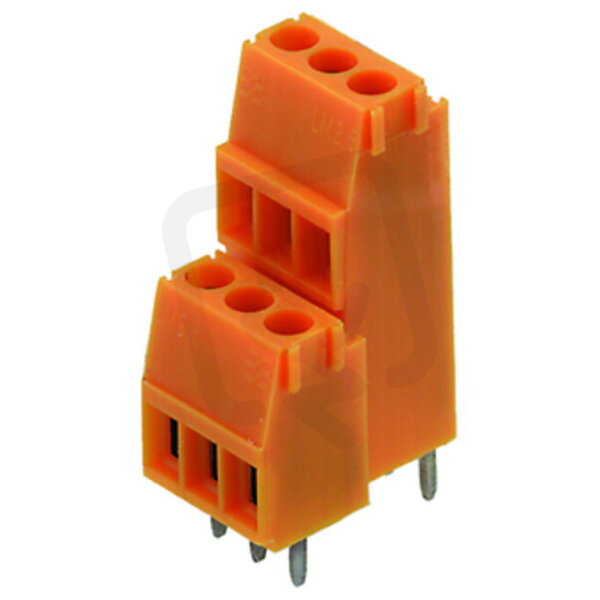

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
131,13 Kč
Cena po registraci:
117,08 Kč/ks
Po registraci bez DPH:
96,76 Kč
Vaše cena s DPH:
121,94 Kč/ks
Vaše cena bez DPH:
100,78 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017134
- Kód dodavatele:
- 1703720000
- EAN:
- 4008190910792
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 11 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 8
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 27,3 mm
Svorka PCB LM2N 3.50/08/90 3.2SN OR BX WEIDMÜLLER 1703720000
Svorka PCB LM2N 3.50/08/90 3.2SN OR WEIDMÜLLER (EAN 4008190910792) je osmipólová připojovací svorka pro DPS s roztečí 3,5 mm, délkou pinu 3,2 mm a typem upevnění pájení.
Umožňuje připojení pevného i ohebného vodiče 0,5–1,5 mm² s jmenovitým proudem 11 A a jmenovitým napětím 160 V, přičemž typ připojení je šroubové a pro DPS pájecí.
Těleso z polyamidu (PA) v barvě oranžová má krytí IP20, třídu hořlavosti UL94 V2, impulzní rázové napětí 2,5 kV, kategorii přepětí II a provozní teplotu -50–100 °C.
Proč si vybrat tuto svorku?
- Pro montáž na plošný spoj je určena svorka LM2N 3.50/08/90 od výrobce Weidmüller.
- Je vhodná pro pevné vodiče s průřezem 0,5–1,5 mm².
- Má jmenovitý proud 11 A, což odpovídá běžným proudovým nárokům v drobných elektronických obvodech.
- Rozteč kontaktů je 3,50 mm a provedení svorky je v úhlu 90°.
Interní název produktu
LM2N 3.5/8 3.2 or
Podrobný popis produktu
LM2N 3.50/08/90 3.2SN OR BX
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 8, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 8, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
