Svorka PCB LM2N 3.50/04/90 3.2SN OR BX WEIDMÜLLER 1703700000

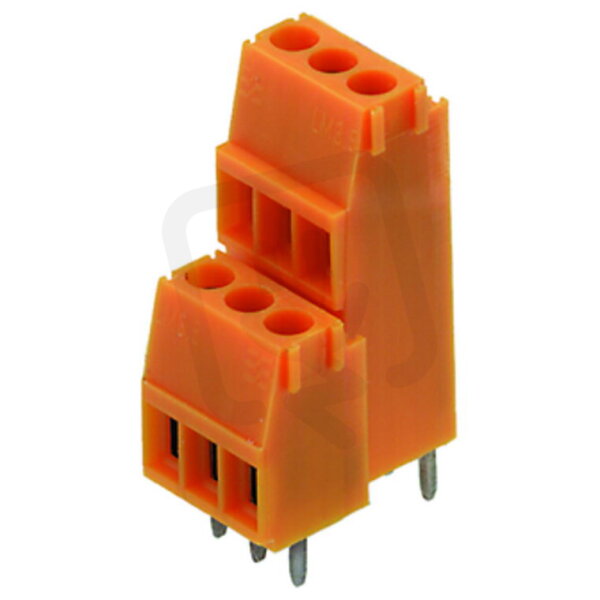

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
65,81 Kč
Cena po registraci:
58,76 Kč/ks
Po registraci bez DPH:
48,56 Kč
Vaše cena s DPH:
61,20 Kč/ks
Vaše cena bez DPH:
50,58 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017132
- Kód dodavatele:
- 1703700000
- EAN:
- 4008190910778
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,2 mm
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 11 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 3,5 mm
- Počet elektrických připojení:
- 4
- Pracovní teplota:
- -50-100 °C
- Pro průřez lanka bez koncovky:
- 0,5-1,5 mm2
- Pro průřez pevného vodiče:
- 0,5-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V2
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 27,3 mm
Svorka PCB LM2N 3.50/04/90 3.2SN OR BX WEIDMÜLLER 1703700000
Svorka PCB LM2N 3.50/04/90 3.2SN OR WEIDMÜLLER 1703700000 (EAN 4008190910778) je čtyřpólová svorka pro DPS s modulární roztečí 3,5 mm, délkou pinu 3,2 mm a barvou tělesa oranžová.
Umožňuje připojení pevného vodiče i lanka 0,5–1,5 mm² šroubovým připojením, má jmenovitý proud 11 A, jmenovité napětí 160 V, krytí IP20, jmenovité rázové napětí 2,5 kV, kategorii přepětí II, izolaci z polyamidu (PA) dle UL94 V2 a provozní teplotu -50–100 °C.
Proč si vybrat tuto svorku?
- Určena pro přímou montáž na desku plošných spojů: montáž na PCB.
- Umožňuje připojení pevného vodiče v rozsahu 0,5–1,5 mm².
- Jmenovitý proud svorky je 11 A.
- Rozteč mezi kontakty činí 3,50 mm.
- Počet pólů: 4.
- Výrobce a kód produktu: Weidmüller 1703700000.
Interní název produktu
LM2N 3.5/4 3.2 or
Podrobný popis produktu
LM2N 3.50/04/90 3.2SN OR BX
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 4, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 160 V, 13 A, Rozteč v mm: 3.50, 2.08 mm², Počet pólů: 4, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
