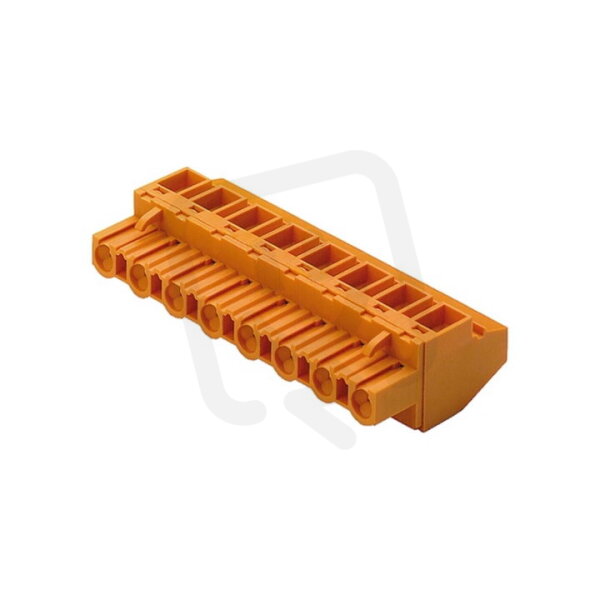

Zásuvný konektor PCB BLZ 7.62/07/90 SN OR BX Weidmüller 1702720000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
221,45 Kč
Cena po registraci:
197,73 Kč/ks
Po registraci bez DPH:
163,41 Kč
Vaše cena s DPH:
205,95 Kč/ks
Vaše cena bez DPH:
170,21 Kč/ks
ks
Zadávejte násobky 36 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0017050
- Kód dodavatele:
- 1702720000
- EAN:
- 4008190909208
- Standardní balení:
- 36 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 800 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 12,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 7,62 mm
- Modulární rozteč připojení:
- 7,62 mm
- Počet pólů:
- 7
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Provozní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor PCB BLZ 7.62/07/90 SN OR BX Weidmüller 1702720000
Zásuvný konektor PCB BLZ 7.62/07/90 SN OR BX Weidmüller 1702720000 (EAN 4008190909208) je 7pólová zásuvka pro PCB v oranžovém plastovém tělese s úhlovým připojením 180° horizontal.
Má jmenovité napětí 800 V, jmenovitý proud 12,5 A, jmenovité rázové napětí 8 kV a kategorii přepětí III, připojení je šroubové pro vodiče 0,2–2,5 mm2 (pevné i lanko).
Kontakty jsou z mědi s povrchovou úpravou cín, izolace z polybutylentereftalátu (PBT), modulární rozteč 7,62 mm, stupeň znečištění 2, třída hořlavosti UL94 V0 a provozní teplota -50 až 100 °C.
Proč si vybrat tento zásuvný konektor?
- Pro připojení více vodičů na DPS nabízí konektor 7 pólů, což usnadní rozdělení signálů a napájení.
- Je určen pro provoz při jmenitém napětí 800 V, vhodném pro řadu průmyslových aplikací.
- Nese jmenovitý proud 12,5 A, takže zvládne střední proudová zatížení v obvodu.
- Kontakty jsou z mědi, která poskytuje dobrou mechanickou pevnost a odolnost vůči opotřebení při opakovaných zapojeních.
- Úhlové připojení 180° horizontal umožňuje vodorovné osazení konektoru vůči desce plošných spojů.
- Těleso z plastu zajišťuje kompaktní, lehkou konstrukci vhodnou pro montáž do svazků a prostorově omezených míst.
Interní název produktu
BLZ 7.62/7/90 Sn or
Podrobný popis produktu
BLZ 7.62/07/90 SN OR BX
Konektor PCB (vodičové připojení), 800 V, 15 A, Rozteč v mm: 7.62, 3.31 mm², Počet pólů: 7, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 800 V, 15 A, Rozteč v mm: 7.62, 3.31 mm², Počet pólů: 7, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
