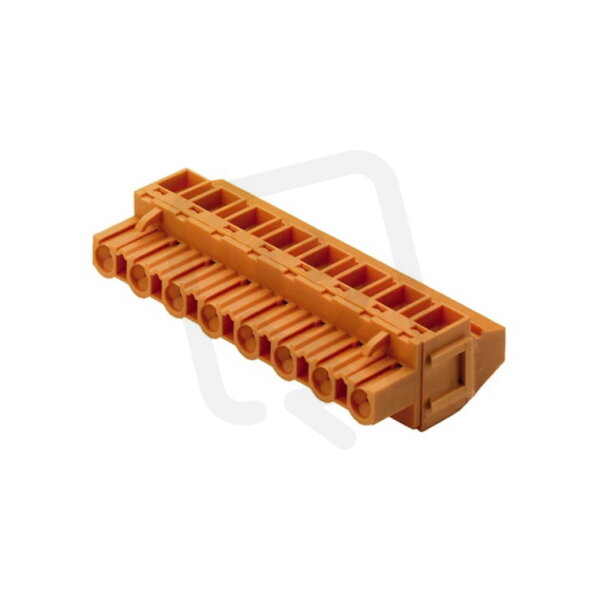

Zásuvný konektor DPS BLZ 7.50/08/90B SN OR BX WEIDMÜLLER 1702070000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
236,47 Kč
Cena po registraci:
211,13 Kč/ks
Po registraci bez DPH:
174,49 Kč
Vaše cena s DPH:
219,92 Kč/ks
Vaše cena bez DPH:
181,75 Kč/ks
ks
Zadávejte násobky 30 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0176613
- Kód dodavatele:
- 1702070000
- EAN:
- 4008190908546
- Standardní balení:
- 30 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 800 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 12,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 7,5 mm
- Modulární rozteč připojení:
- 7,5 mm
- Počet pólů:
- 8
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Provozní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 90° svisle nahoru
Zásuvný konektor DPS BLZ 7.50/08/90B SN OR BX WEIDMÜLLER 1702070000
Zásuvný konektor DPS BLZ 7.50/08/90B SN OR BX WEIDMÜLLER 1702070000 (EAN: 4008190908546) je 8pólová zásuvka pro PCB s modulární roztečí kontaktů 7,5 mm, jmenovitým napětím 800 V a jmenovitým proudem 12,5 A.
Kontakty jsou z mědi s povrchovou úpravou cín, provedení kontaktu je úhlové 90° svisle nahoru a elektrické připojení je realizováno šroubovým připojením pro vodiče 0,2–2,5 mm² (pevné i laněné).
Těleso z plastu s izolací z polybutylentereftalátu (PBT) je v barvě oranžové, splňuje třídu hořlavosti UL94 V0, provozní teplota je -50–100 °C, jmenovité rázové napětí 8 kV a stupeň znečištění 2 (kategorie přepětí III).
Proč si vybrat tento zásuvný konektor?
- Obsahuje 8 pólů pro připojení více vodičů na DPS.
- Je určen pro jmenovité napětí 800 V, vhodné pro aplikace s vyšším napětím.
- S jmenovitým proudem 12,5 A zvládá běžné proudové zatížení na deskách plošných spojů.
- Jedná se o zásuvku, která je určena pro párování s odpovídajícím vidlicovým kontaktem.
- Kontakty z mědi poskytují dobré mechanické vlastnosti, zejména pevnost a odolnost proti opotřebení.
- Umožňuje 90° připojení svisle nahoru, které usnadňuje vedení vodičů nad deskou a šetří místo.
Interní název produktu
BLZ 7.50/8/90B Sn or
Podrobný popis produktu
BLZ 7.50/08/90B SN OR BX
Konektor PCB (vodičové připojení), 800 V, 15 A, Rozteč v mm: 7.50, 3.31 mm², Počet pólů: 8, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 800 V, 15 A, Rozteč v mm: 7.50, 3.31 mm², Počet pólů: 8, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
