Zásuvný konektor DPS BLZ 7.50/12/90 SN OR BX WEIDMÜLLER 1701890000

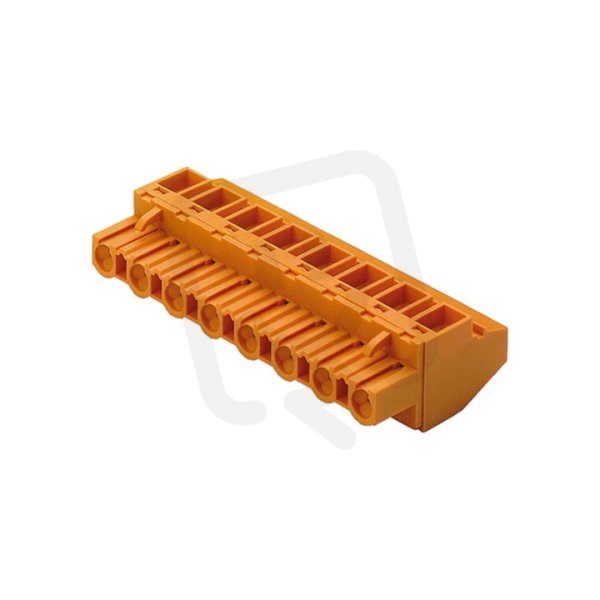

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
354,63 Kč
Cena po registraci:
316,63 Kč/ks
Po registraci bez DPH:
261,68 Kč
Vaše cena s DPH:
329,80 Kč/ks
Vaše cena bez DPH:
272,56 Kč/ks
ks
Zadávejte násobky 18 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0016967
- Kód dodavatele:
- 1701890000
- EAN:
- 4008190908478
- Standardní balení:
- 18 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 800 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 12,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 7,5 mm
- Modulární rozteč připojení:
- 7,5 mm
- Počet pólů:
- 12
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Provozní teplota:
- -50-100 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 90° svisle nahoru
Zásuvný konektor DPS BLZ 7.50/12/90 SN OR BX WEIDMÜLLER 1701890000
Zásuvný konektor DPS BLZ 7.50/12/90 SN OR BX WEIDMÜLLER (EAN: 4008190908478) má 12 pólů a jmenovité hodnoty 800 V / 12,5 A.
Těleso je z plastu (polybutylentereftalát) v oranžové barvě, kontakty jsou z mědi s povrchovou úpravou cín a typ kontaktu je zásuvka.
Součástí je úhlové připojení 90°, šroubové elektrické připojení pro vodiče 0,2–2,5 mm², modulární rozteč 7,5 mm, jmenovité rázové napětí 8 kV a provozní teplota -50–100 °C.
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojení až 12 pólů pro složitější rozvody na DPS.
- Je dimenzován na jmenovité napětí 800 V, vhodné pro aplikace s vyšším napětím.
- Navržen pro jmenovitý proud 12,5 A, což pokrývá běžné proudové zatížení v obvodech.
- Typ kontaktu je zásuvka, určená pro spolehlivé spojení s odpovídajícím zástrčkovým dílem.
- Kontakty jsou z mědi, která poskytuje dobré mechanické vlastnosti — pevnost, odolnost vůči opotřebení a spolehlivé chování při opakovaném zapojování.
- Má úhlové připojení vodiče 90° (svisle nahoru), což usnadňuje vedení kabelů a montáž na DPS v omezeném prostoru.
Interní název produktu
BLZ 7.50/12/90 Sn or
Podrobný popis produktu
BLZ 7.50/12/90 SN OR BX
Konektor PCB (vodičové připojení), 800 V, 15 A, Rozteč v mm: 7.50, 3.31 mm², Počet pólů: 12, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 800 V, 15 A, Rozteč v mm: 7.50, 3.31 mm², Počet pólů: 12, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
